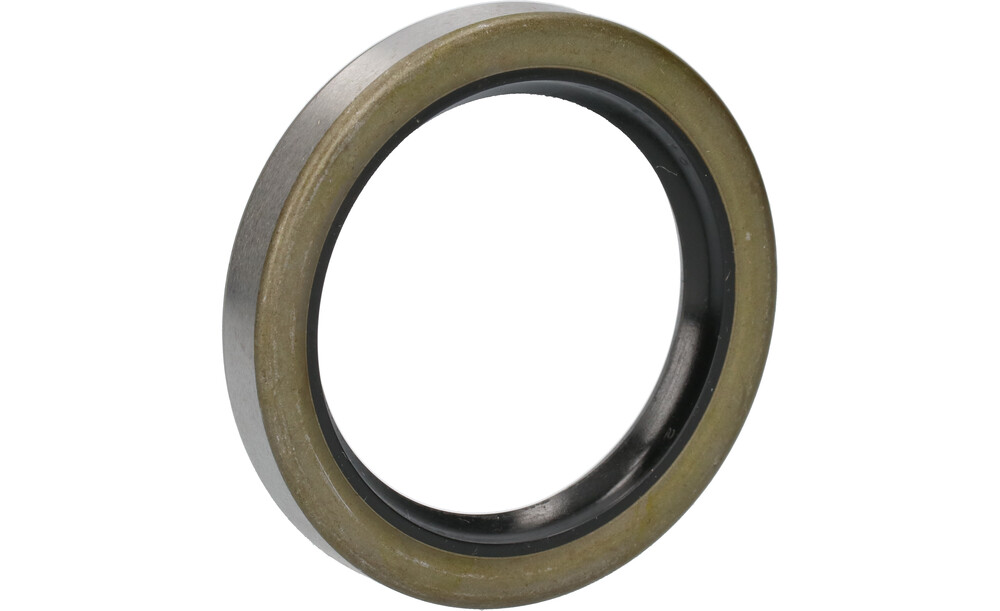

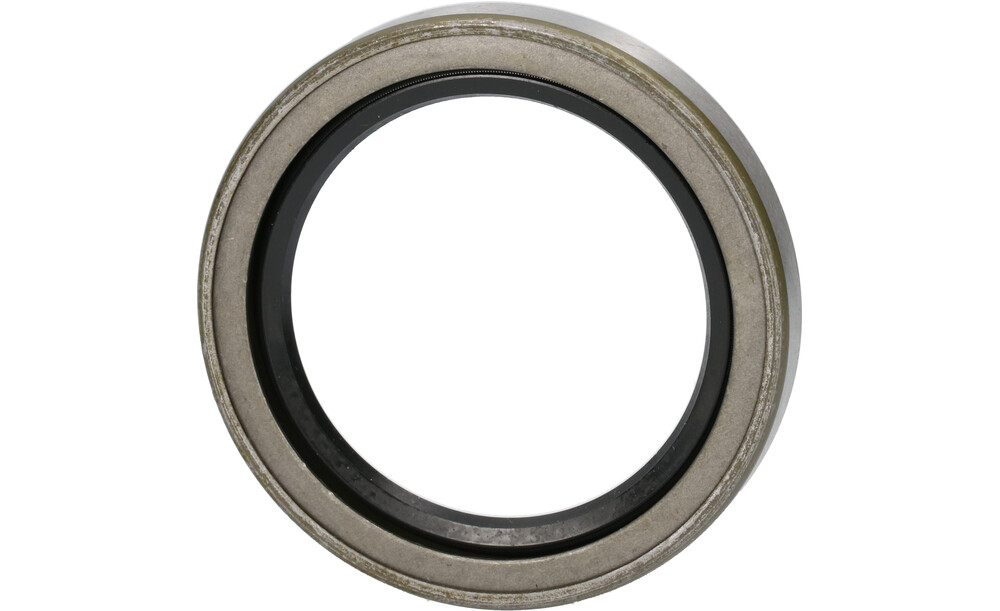

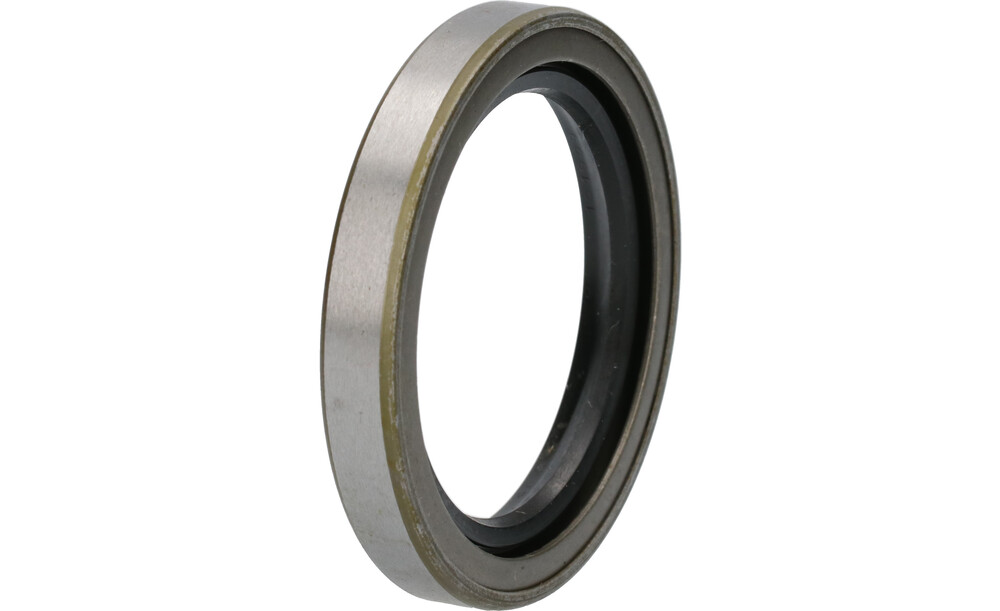

Radial-Wellendichtring der Bauform C nach DIN 3760 mit einer metallischen Außenfläche, einem Versteifungsring und einer federunterstützten Dichtlippe aus Elastomer.

Funktionsweise:

Der Radial-Wellendichtring der Bauform C ist ein einseitig wirkender Radial-Wellendichtring für rotierende oder schwenkbewegte Wellen. Der zusätzliche Versteifungsring gibt dem Radial-Wellendichtring eine höhere Steifigkeit und der metallische Außenmantel garantiert einen festen und exakten Sitz. Die Bauform C hat eine eingeschränkte Abdichtwirkung bei dünnflüssigen und gasförmigen Medien und in geteilten Gehäusen. Um eine hohe statische Dichtheit an der Außenfläche zu gewährleisten, ist eine bessere Oberflächenbearbeitung der Gehäusebohrung erforderlich oder eine zusätzliche Dichtlackbeschichtung auf dem metallischen Außenmantel.

Einsatzgebiet:

Schwermaschinenbau, Land- und Forstmaschinen, Windkraftanlagen und Walzwerke. Wegen der erhöhten Steifigkeit eignet sich der WC/WCS hervorragend bei größeren Abmessungen sowie erschwerten Montageverhältnissen und rauen Betriebsbedingungen.

Montage:

Für die Montage sollten geeignete Vorrichtungen verwendet werden. Es empfiehlt sich den Einbauraum so zu gestalten, dass der Radial-Wellendichtring im Gehäuse axial abgestützt wird. Die Dichtung darf in keinem Falle trocken auf der Welle laufen. Die Dichtkante des Radial-Wellendichtrings sollte daher bei der Montage leicht eingefettet werden.

Medien:

Gute chemische Beständigkeit gegen diverse Mineralöle und -fette.
