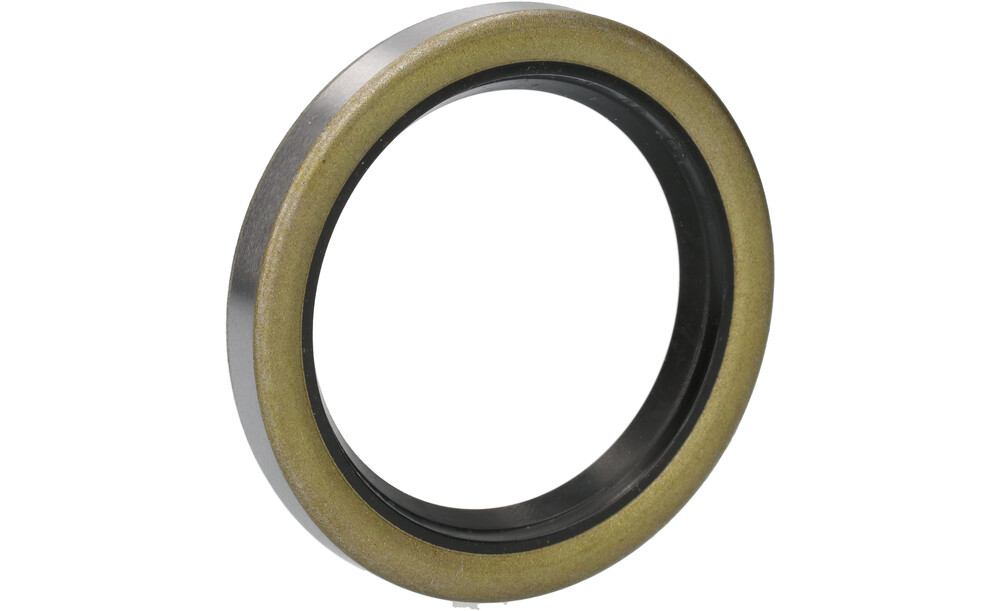

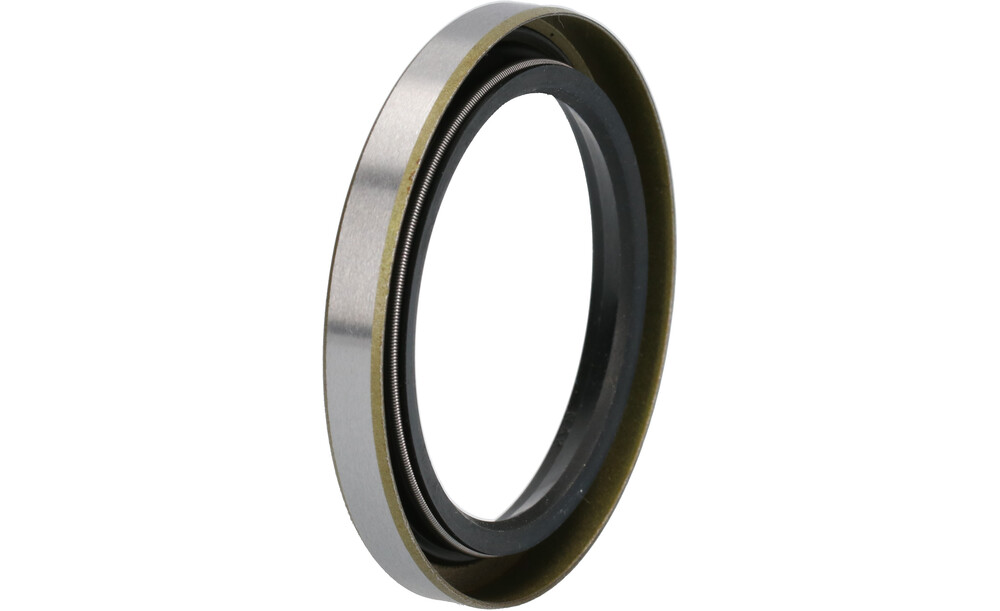

DICHTOMATIK Wellendichtring NBR, Bauform B

Zu den Varianten

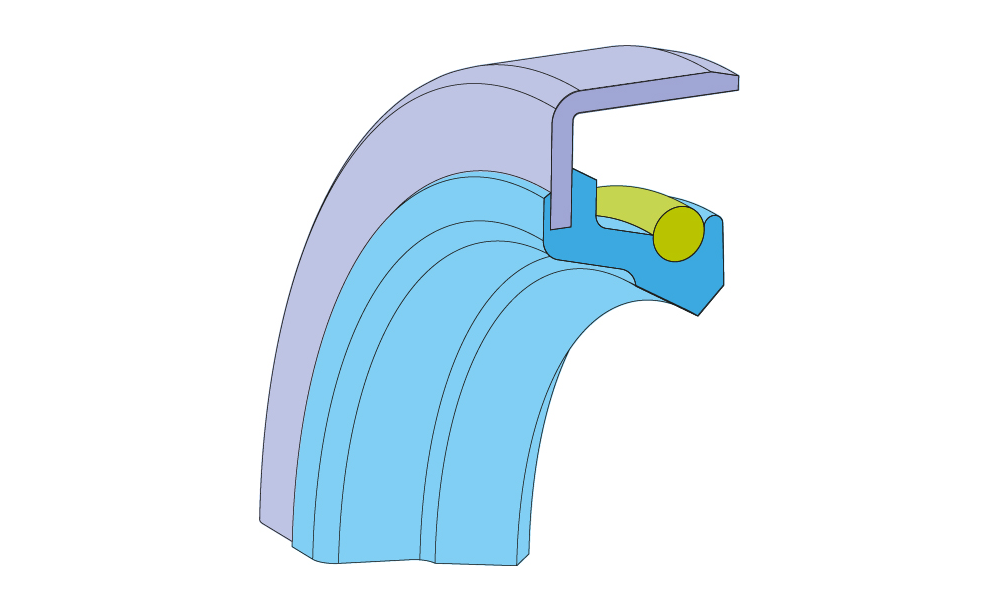

Radial-Wellendichtringe der Bauform B nach DIN 3760 mit einer metallischen Außenfläche und einer federunterstützten Dichtlippe aus Elastomer.

Funktionsweise:

Der Radial-Wellendichtring der Bauform B ist ein einseitig wirkender Radial-Wellendichtring für rotierende oder schwenkbewegte Wellen. Ein fester und exakter Sitz wird durch den metallischen Außenmantel erreicht. Die Bauform B hat eine eingeschränkte Abdichtwirkung bei dünnflüssigen und gasförmigen Medien und in geteilten Gehäusen. Um eine hohe statische Dichtheit an der Außenfläche zu gewährleisten, ist eine bessere Oberflächenbearbeitung der Gehäusebohrung erforderlich oder eine zusätzliche Dichtlackbeschichtung auf dem metallischen Außenmantel.

Einsatzgebiet:

Abdichten von rotierenden Maschinenelementen, wie z. B. Wellen, Naben und Achsen.

Montage:

Für die Montage sollten geeignete Vorrichtungen verwendet werden. Es empfiehlt sich den Einbauraum so zu gestalten, dass der Radial-Wellendichtring im Gehäuse axial abgestützt wird. Die Dichtung darf in keinem Falle trocken auf der Welle laufen. Die Dichtkante des Radial-Wellendichtrings sollte daher bei der Montage leicht eingefettet werden.

Medien:

Gute chemische Beständigkeit gegen diverse Mineralöle und -fette.

Technische Daten
  • Hersteller/MarkeDICHTOMATIK
  • Werkstoff DichtungNBR
  • BauartB
  • Shorehärte70
