SKF Labyrinthdichtung für Stehlagergehäuse

Zu den Varianten

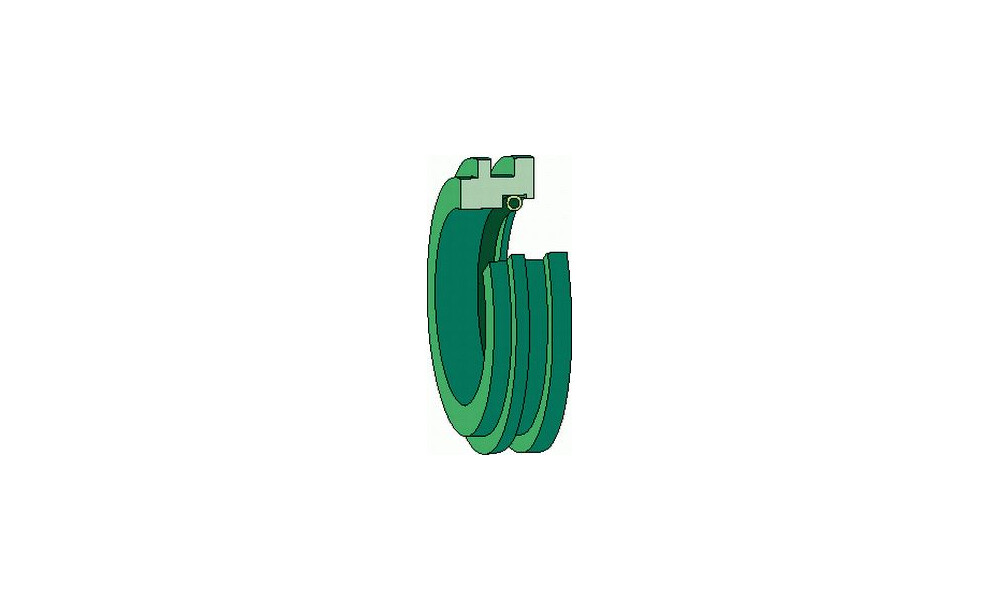

Für Lagerungen, die mit hohen Drehzahlen umlaufen oder hohen Betriebstemperaturen ausgesetzt sind, empfiehlt SKF die Verwendung von Labyrinthdichtungen. Die SKF Standard-Labyrinthdichtungen sind einteilige Labyrinthringe aus Metall und mit zwei radial angeordneten Labyrinthstegen versehen. Der eine Labyrinthsteg bildet einen engen Dichtspalt mit der Gehäusenut und der andere einen engen Dichtspalt mit der bearbeiteten Gehäusestirnseite. Eine zwischen Labyrinthring und Welle eingelegte Rundschnur aus Silikon-Kautschuk (VMQ) sorgt dafür, dass sich der mit loser Passung eingebaute Labyrinthring mit der Welle dreht.

Die Labyrinthdichtungen der Standardausführung lassen Schiefstellungen der Welle bis ca. 0,3° zu. Ihr zulässiger Temperatur-Anwendungsbereich liegt zwischen –50 und +200 °C. Als Toleranz für den Wellendurchmesser wird h9 empfohlen.

Bei diesen Labyrinthdichtungen ist die Axialbewegung der Welle gegenüber dem Gehäuse nicht begrenzt.

Die Labyrinthringe werden einzeln geliefert. Für Lagerungen mit durchgehender Welle sind deshalb zwei Ringe zu bestellen. Die Bezeichnung einer Labyrinthdichtung der Standardausführung besteht aus dem Vorsetzzeichen TSN, dem die Kennzahl für die Baugröße und das Nachsetzzeichen S folgen, z.B. TSN 511 S.

Technische Daten
  • Hersteller/MarkeSKF
  • Inhalt2 Stück
  • BauartLabyrinthdichtring
  • Temperaturbereich von/bis-50 bis +200 °C
  • Verwendung bei Spänen, Absplitterungen, spitzen Gegenständengut geeignet
  • Verwendung bei feinen Partikelngeeignet
  • Verwendung bei Wartungweniger geeignet
  • Verwendung bei axialer Verschiebunggeeignet
  • Toleranzklasse Welleh9
  • max. Schiefstellung0,3 °
  • Verwendung bei direkter Sonneneinstrahlunggut geeignet
  • Zolltarifnummer84842000
  • WerkstoffStahl, Silikon
  • BaureiheTSN.. S
  • Verwendung bei Spritzwassernicht geeignet
  • Verwendung bei groben Partikelngeeignet
  • Verwendung bei Staubweniger geeignet
  • Verwendung bei senkrechter Wellenicht geeignet
  • Rauheit der Welle Ra<=3,2 µm
  • Verwendung bei geringer Reibunggut geeignet
  • max. Umfangsgeschwindigkeit m/snicht begrenzt
