SKF Filzdichtung für Stehlagergehäuse

Zu den Varianten

Filzdichtungen sind einfache, aber trotzdem wirksame Dichtungen, die bei Fettschmierung eingesetzt werden können. Sie lassen Umfangsgeschwindigkeiten bis 4 m/s zu. Filzdichtungen können jedoch auch bei weit höheren Umfangsgeschwindigkeiten verwendet werden. Bei hohen Drehzahlen entsteht zwischen Welle und Filz in der Regel ein kleiner Spalt; die Filzdichtung wirkt dann wie eine berührungsfreie Spaltdichtung.

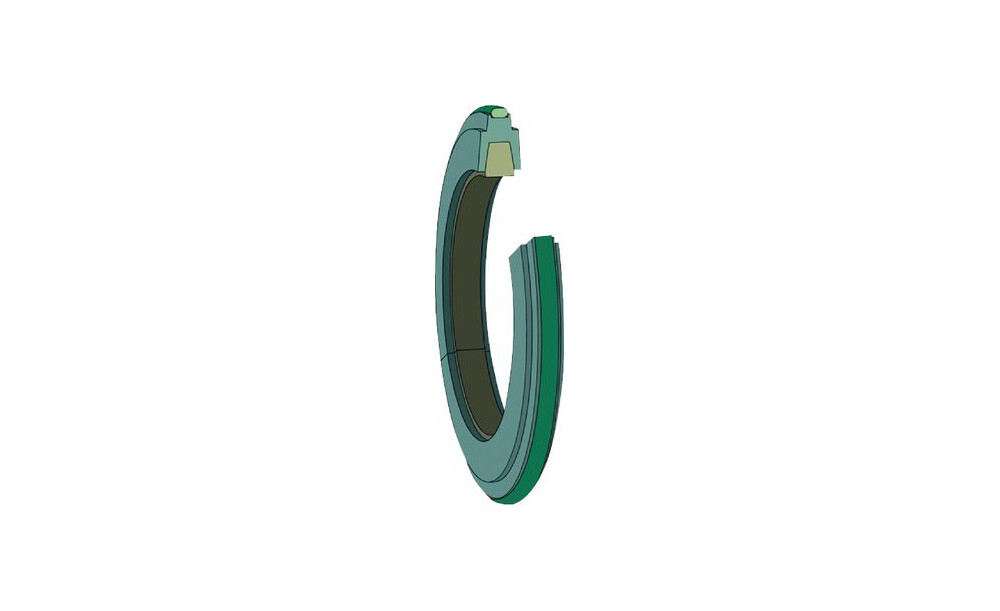

Für die SE (früher SNL) Stehlagergehäuse mit Lagern auf Spannhülse und glatter Welle stehen einbaufertige, geteilte Filzdichtungen zur Verfügung. Diese bestehen aus Aluminium-Halbringen, in die bereits imprägnierte Filzstreifen eingelegt sind, und müssen lediglich in die Gehäusenuten eingesetzt werden. Die vorher in die Nut eingelegte Gummi-Rundschnur setzt die Filzdichtung in der Gehäusenut fest. Die Gegengleitflächen auf der Welle sollen geschliffen und die Rauheit Ra nicht größer als 3,2 μm sein.

Bei der Filzdichtung ist die Axialbewegung der Welle gegenüber dem Gehäuse nicht begrenzt.

Die Verpackungseinheiten enthalten jeweils zwei einbaufertige Filzdichtungen mit Aluminium-Halbringen. Bei Lagerungen für Wellenenden, bei denen eine Durchgangsbohrung durch einen Enddeckel verschlossen wird, verbleibt demzufolge eine Reservedichtung. Die Bezeichnung der einbaufertigen Filzdichtungen besteht aus dem Vorsetzzeichen TSN, dem die Kennzahl für die Baugröße und das Nachsetzzeichen C folgen, z.B. TSN 511 C.

Technische Daten
  • Hersteller/MarkeSKF
  • Inhalt2 Stück
  • BauartFilzdichtung
  • Temperaturbereich von/bis-40 bis +100 °C
  • Verwendung bei Spänen, Absplitterungen, spitzen Gegenständengeeignet
  • Verwendung bei feinen Partikelnweniger geeignet
  • Verwendung bei Wartunggeeignet
  • Verwendung bei axialer Verschiebunggut geeignet
  • Toleranzklasse Welleh9
  • max. Schiefstellung1,5 bis 1 °
  • Verwendung bei direkter Sonneneinstrahlunggut geeignet
  • Zolltarifnummer84841000
  • WerkstoffFilzdichtung mit Aluminium-Halbringen
  • BaureiheTSN.. C
  • Verwendung bei Spritzwasserweniger geeignet
  • Verwendung bei groben Partikelngeeignet
  • Verwendung bei Staubweniger geeignet
  • Verwendung bei senkrechter Wellenicht geeignet
  • Rauheit der Welle Ra<=3,2 µm
  • Verwendung bei geringer Reibungwenig geeignet
  • max. Umfangsgeschwindigkeit m/s7 (2)
