Technische Eigenschaften:

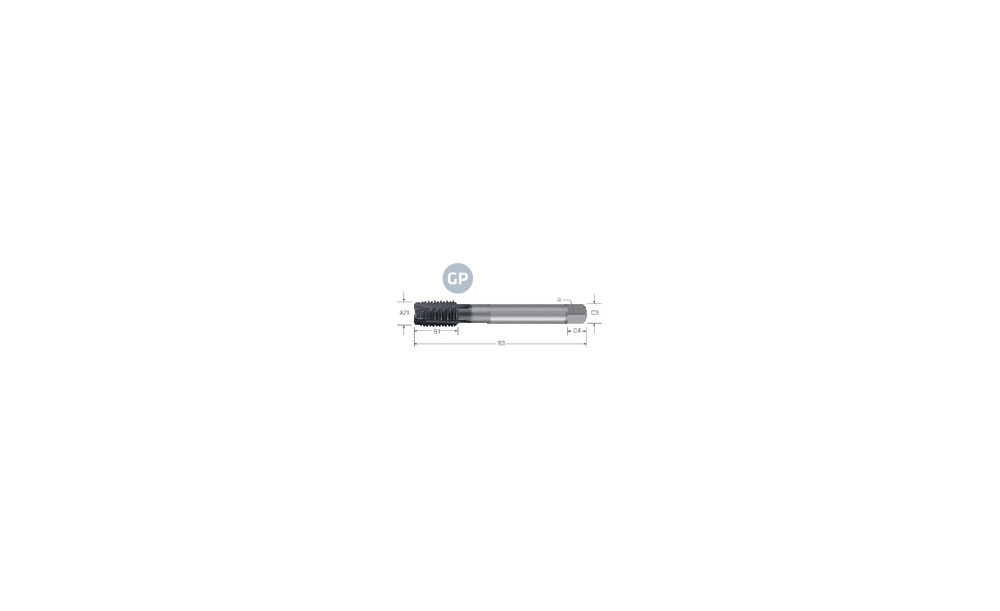

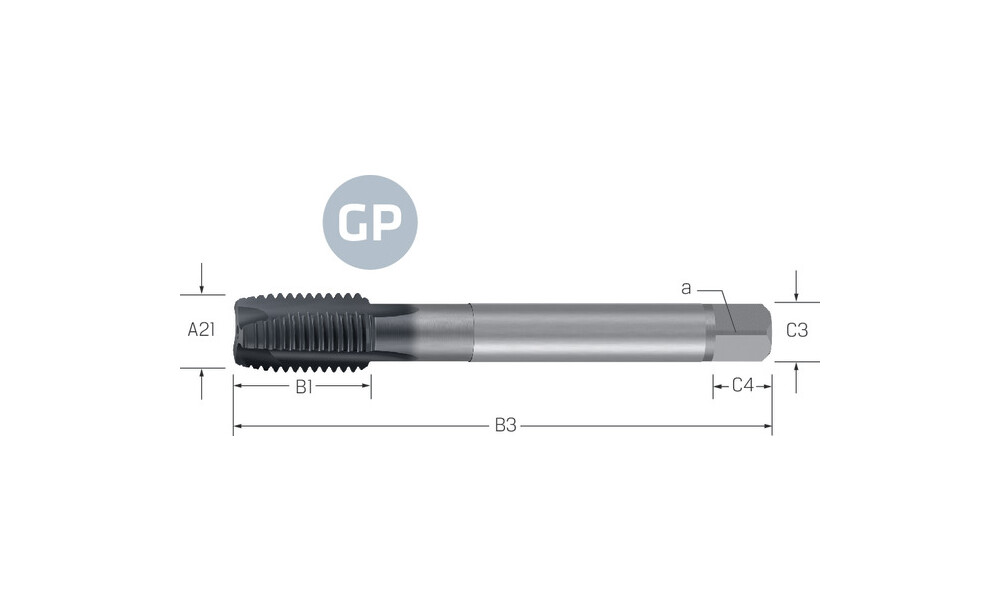

• [A21] Gewindenenndurchmesser metrisch: M16
• [A3] Gewindesteigung mm: 1.5
• [B3/B4/B5] Gesamtlänge mm: 100
• [C3] Aufnahmedurchmesser, maschinenseitig mm: 12
• [C4] Schaftlänge mm: 12
• a mm: 9,00
• A22: M16

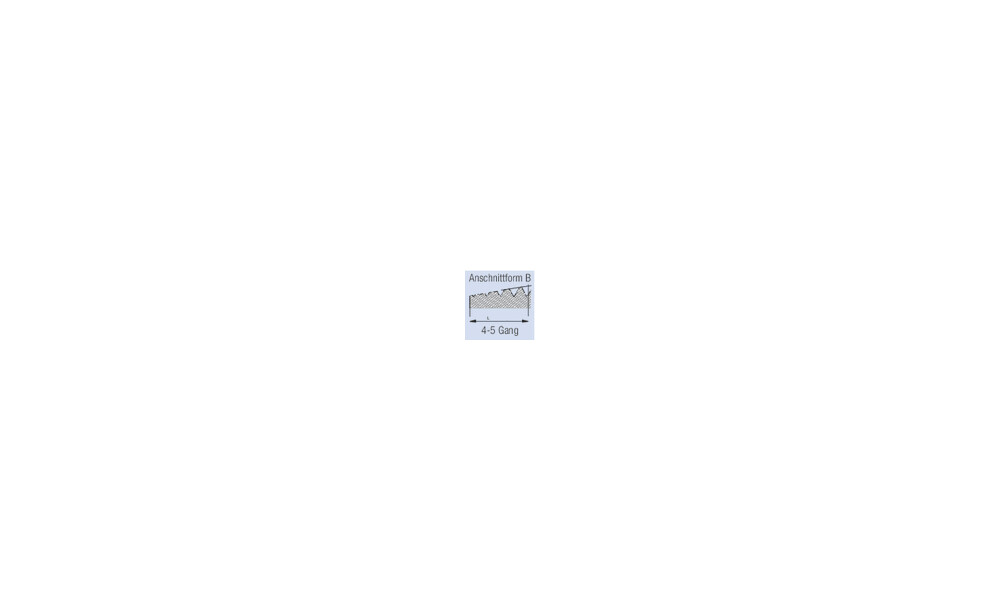

• Anschnittform: B
• Beschichtung [H5/COATN]: Beschichtet
• Bohrungstyp: Durchgangsloch
• d₁ mm: M16X1,5
• d₂ mm: 12,00
• Einsatzgebiet (zu bearbeitendes Material): Universal|P (Stahl - Stahlgusss)|M (Edelstahl - INOX)|K (Gusseisen)
• Flankenwinkel: 60
• Gewindenenndurchmesser: M16
• Gewindeschneidteillänge mm: 22.00
• Kernlochdurchmesser mm: 14.50
• Kern-Ø mm: 14,50
• l₁ mm: 100,00
• l₂ mm: 22,00
• l₃ mm: 12
• Material: HSS-E
• Norm des Gewindebohrers: DIN 374
• Norm des Gewindes: DIN 13
• P mm: 1,50
• Toleranzfeld: 2A
