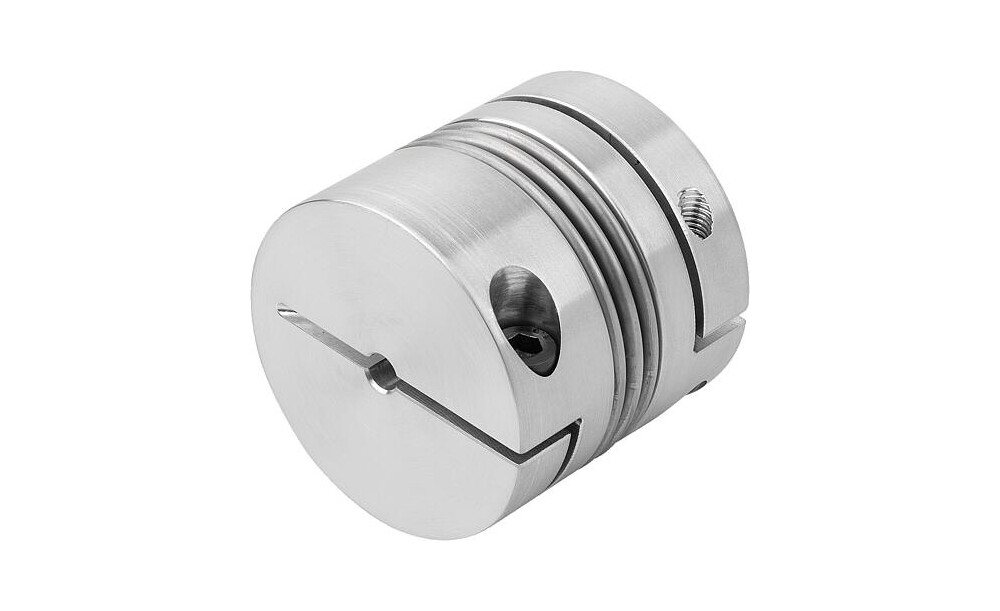

Werkstoff: Nabe Aluminium. Balg Edelstahl. Ausführung: Blank. Bestellbeispiel: K1885.00100351010 Hinweis: Metallbalgkupplungen mit hoher Verdrehsteifigkeit. Der Metallbalg gleicht axialen, radialen und winkeligen Wellenversatz bei geringen Rückstellkräften aus. Mit Klemmnaben zur Wellenbefestigung. Sie werden bevorzugt eingesetzt wenn eine präzise Positions- und Bewegungsübertragung erforderlich ist wie z.B. Servomotoren in Werkzeugmaschinen, Verpackungsmaschinen, Holzbearbeitungsmaschinen und in der Automatisierungstechnik. Die Größe 200 besitzt entgegen der Zeichnung, nur einen 2-Wellen-Metallbalg. Temperaturbereich: -30 °C bis +120 °C. Montage: Die Metallbalgkupplungen haben eine H7 Passung. Das empfohlene Passungsspiel beträgt 0,02 mm - 0,05 mm. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtern die Montage und Demontage. Der Metallbalg darf bei der Montage und Demontage max. 3-fach über die im Katalog angegebenen zulässigen Verlagerungswerte verformt werden. Vermeiden Sie jegliche Kraftanwendung. Auf Anfrage: Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld. Passfedernut nach DIN 6885. Größtmögliche Bohrung bei Passfedernut bitte beachten.

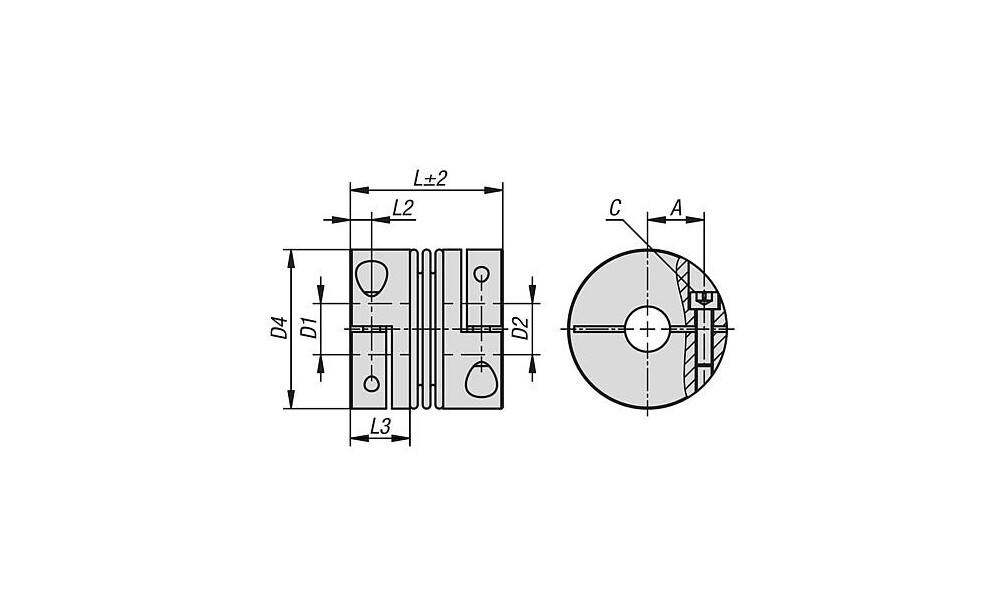

Technische Eigenschaften:

• A: 20
• Anziehdreh- moment der Schrauben Nm: 15
• Ausführung 1: mit radialer Klemmnabe
• Benennung: Metallbalgkupplung
• C (ISO 4029): M6
• D1 (H7): 15
• D1/D2 max.: 32
• D1/D2 min.: 12
• D1/D2 max. bei Passfedernut: 30
• D2 (H7): 15
• D4: 56
• Federsteifigkeit axial (N/mm): 165
• Federsteifigkeit radial (N/mm): 6436
• Gewicht in kg (ERP): 0.3050
• Größe: 80
• L=Länge: 55
• L2: 7,3
• L3: 21
• Material Grundkörper: Aluminium
• Material Komponente: Edelstahl
• max. Drehzahl 1/min: 10300
• max. Winkelversatz (°): 0,5
• max. Wellenversatz axial (mm): 0,5
• max. Wellenversatz radial (mm): 0,05
• Nennmoment Nm: 80
• Torsionssteife (10³ Nm/rad): 53
• Trägheitsmoment (gm²): 0,14
