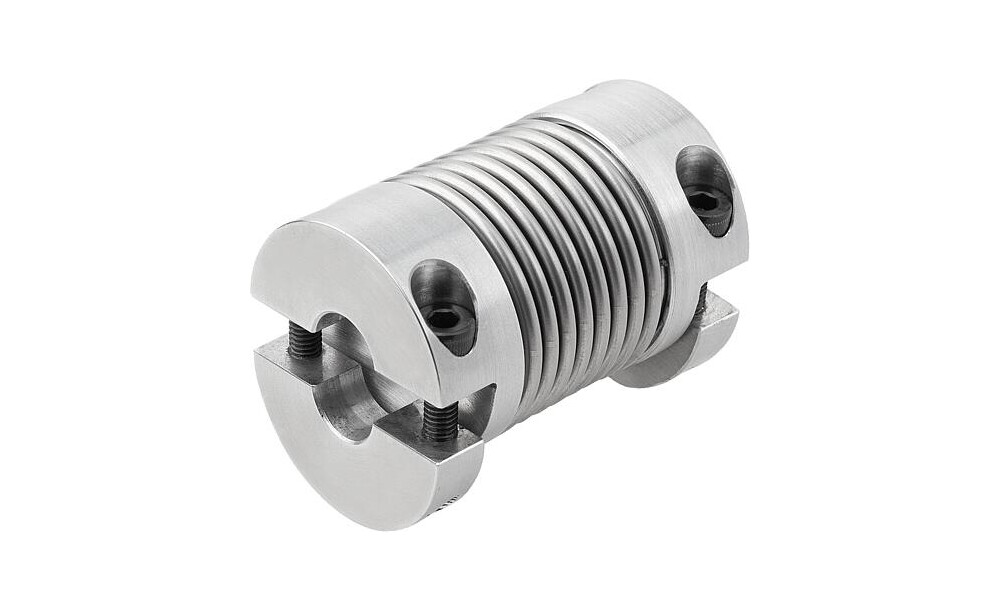

Werkstoff: Nabe Aluminium. Balg Edelstahl. Ausführung: Blank. Bestellbeispiel: K1881.0050250404 Hinweis: Spielfreie Miniatur-Metallbalgkupplungen mit hoher Verdrehsteifigkeit. Der Metallbalg gleicht axialen, radialen und winkeligen Wellenversatz bei geringen Rückstellkräften aus. Mit abnehmbaren Klemmnaben zur Wellenbefestigung. Sie werden bevorzugt eingesetzt wenn eine präzise Positions- und Bewegungsübertragung erforderlich ist wie z.B. hochdynamische Positionier- und Servosysteme, Drehgeber, Tachos, Potentiometer. Temperaturbereich: -30 °C bis +120 °C. Montage: Die Metallbalgkupplungen haben eine H7 Passung. Das empfohlene Passungsspiel beträgt 0,02 mm - 0,05 mm. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtern die Montage und Demontage. Der Metallbalg darf bei der Montage und Demontage max. 3-fach über die im Katalog angegebenen zulässigen Verlagerungswerte verformt werden. Vermeiden Sie jegliche Kraftanwendung. Auf Anfrage: Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld. Passfedernut nach DIN 6885. Größtmögliche Bohrung bei Passfedernut bitte beachten.

Technische Eigenschaften:

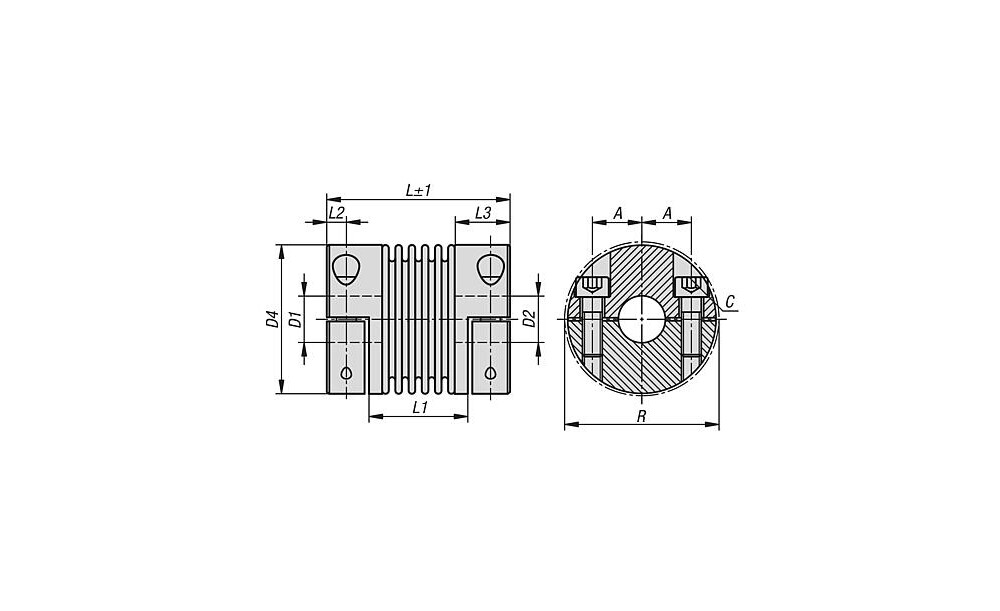

• A: 9
• Anziehdreh- moment der Schrauben Nm: 2
• Ausführung 1: mit abnehmbaren Klemmnaben
• Benennung: Metallbalgkupplung
• C (ISO 4029): M3
• D1 (H7): 8
• D1/D2 max.: 14
• D1/D2 min.: 3
• D1/D2 max. bei Passfedernut: 14
• D2 (H7): 10
• D4: 25
• Federsteifigkeit axial (N/mm): 11
• Federsteifigkeit radial (N/mm): 21
• Gewicht in kg (ERP): 0.0320
• Größe: 20
• L=Länge: 38
• L1: 24,4
• L2: 3,5
• L3: 11
• Material Grundkörper: Aluminium
• Material Komponente: Edelstahl
• max. Drehzahl 1/min: 15000
• max. Winkelversatz (°): 1,5
• max. Wellenversatz axial (mm): 0,4
• max. Wellenversatz radial (mm): 0,2
• Nennmoment Nm: 2
• R: 27
• Torsionssteife Nm/rad : 1300
• Trägheitsmoment (gcm²): 27
