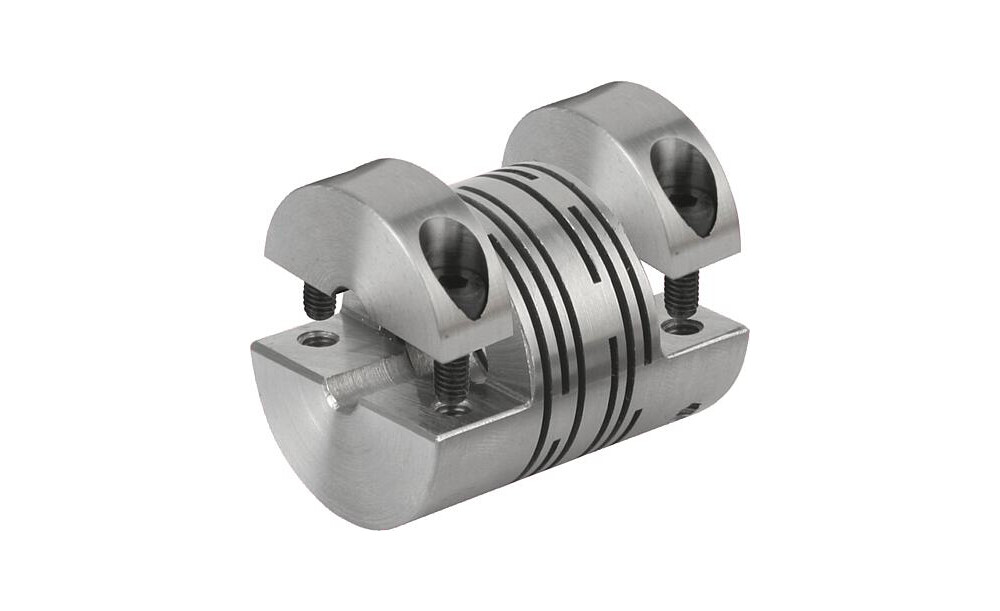

Werkstoff: Edelstahl 1.4305. Ausführung: blank. Bestellbeispiel: K2040.0250280608 Hinweis: Spielfreie, drehsteife, biegeelastische und wartungsfreie Ganzmetallkupplung zur Übertragung von winkelsynchronen Drehbewegungen. Die innovative Schlitzstruktur ermöglicht eine sehr gute axiale, radiale und winkelige Flexibilität bei geringen Rückstellkräften. Für Servomotoren bestens geeignet. Mit abnehmbaren Klemmnaben zur Wellenbefestigung. Temperaturbereich: -50 °C bis +150 °C. Montage: Die Federstegkupplungen haben eine H7 Passung. Das empfohlene Passungsspiel beträgt 0,02 mm - 0,05 mm. Dieses Passungsspiel und das Einölen der Wellenzapfen erleichtert die Montage und Demontage. Auf Anfrage: Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld. Passfedernut nach DIN 6885.

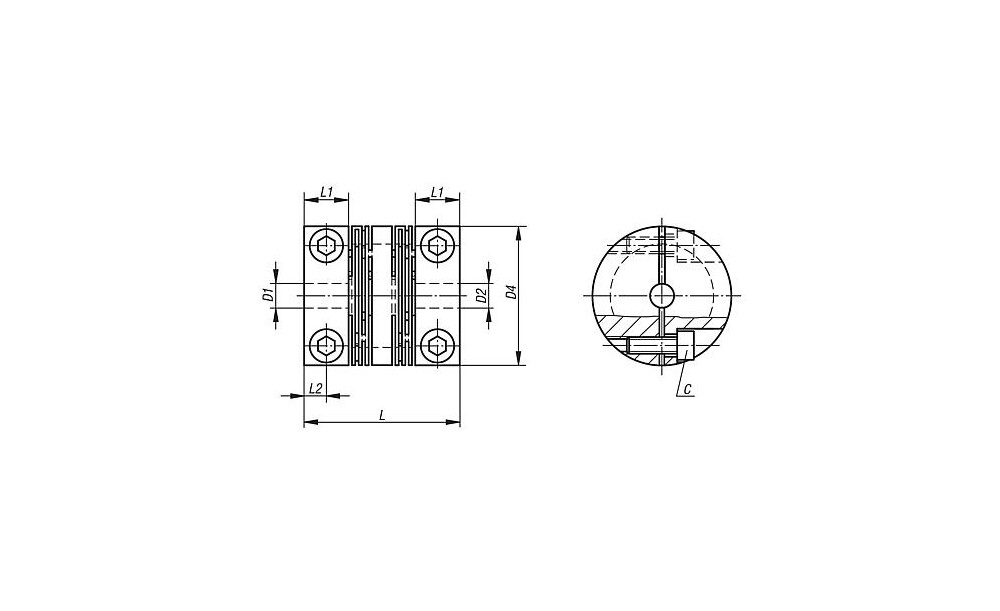

Technische Eigenschaften:

• Anziehdreh- moment der Schrauben Nm: 1,5
• Ausführung 1: mit abnehmbaren Klemmnaben
• Benennung: Federstegkupplung
• C (ISO 4029): M3
• D1 (H7): 6
• D1/D2 max.: 12
• D1/D2 min.: 6
• D2 (H7): 8
• D4: 25
• Gewicht in kg (ERP): 0.0738
• Größe: 25
• L=Länge: 28
• L1: 8
• L2: 4
• Material Grundkörper: Edelstahl
• max. Drehzahl 1/min: 8000
• max. Winkelversatz (°): 1
• max. Wellenversatz axial (mm): 1
• max. Wellenversatz radial (mm): 0,1
• Nenndrehmoment Nm : 16
• Torsionssteife (10³ Nm/rad): 1,558
• Trägheitsmoment (gm²): 0,00631
