Führungssysteme sind moderne Maschinenelemente für unbegrenzte Längsbewegung, ermöglicht durch einen Wälzkörperumlauf. Lineare Führungssysteme bestehen immer aus einem beweglichen Element, dem Wagen, Schlitten oder anderen Elementen, und einer Führungsschiene. Führungssysteme können nach ihrer Form der Führung, nach der Richtung der übertragbaren Kräfte in offene und geschlossene Führungen und nach der Art der Reibung in Gleit- und Wälzführung eingeteilt werden.

Linearführungen werden als Profilschienen-, Wellen-, Laufrollen- und Gleitführungen ausgeführt. Die technischen Unterschiede der jeweiligen Varianten sind ausgeprägt. Während die Profilschienenführung eine sehr hohe Präzision sowie Tragfähigkeit bietet, bewähren sich die Laufrollenführungen und Gleitführungen besonders bei Anwendungen mit Schmutzeinwirkung. Bei der Produktdefinition sind die Punkte Tragfähigkeit, Präzision, Schmutzeinwirkung und Dynamik daher richtungsweisend.

mehr technische Informationen

Kategorien

Lineare Führungssysteme

Führungssysteme sind moderne Maschinenelemente für unbegrenzte Längsbewegung, ermöglicht durch einen Wälzkörperumlauf. Lineare Führungssysteme bestehen immer aus einem beweglichen Element, dem Wagen, Schlitten oder anderen Elementen, und einer Führungsschiene. Führungssysteme können nach ihrer Form der Führung, nach der Richtung der übertragbaren Kräfte in offene und geschlossene Führungen und nach der Art der Reibung in Gleit- und Wälzführung eingeteilt werden.

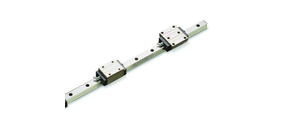

Profilschienenführungen

Profilschienenführungen sind kompakte Längsführungen mit hoher Steifigkeit und Tragfähigkeit. Sie nehmen Kräfte aus allen Richtungen - nicht in Bewegungsrichtung - und Momente um alle Achsen auf und sind mit unterschiedlichen Genauigkeiten und Vorspannungsklassen lieferbar. Dadurch eignen sie sich auch für Anwendungen mit hohen Führungs- und Positionieranforderungen.

mehr erfahren



Wellenführungen

Wellenführungen eignen sich durch ihre niedrige Gesamtmasse besonders gut für gewichtsreduzierende Konstruktionen mit hohen Belastungen sowie bei höheren Beschleunigungen und Verfahrensgeschwindigkeiten. Durch die Serienfertigung in hohen Stückzahlen sind die kompletten Einheiten meist erheblich wirtschaftlicher als Kunden-Eigenkonstruktionen.

mehr erfahren



Laufrollenführungen

Laufrollenführungen werden durch ihre Leichtbauweise bevorzugt für Aufgaben in der Handhabungs- und Automationstechnik eingesetzt, wenn dort geräuscharmer Lauf, hohe Geschwindigkeit und lange Verschiebewege bei gleichbleibend niedrigem Verschiebewiderstand gefordert sind.

mehr erfahren

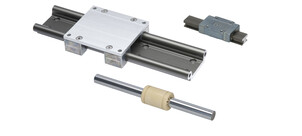

Gleitführungen

Durch die großflächige Lastverteilung können bei Gleitführungen auch weichere Gegenlaufflächen eingesetzt werden. So bieten hartbeschichtete Aluminiumwellen und Kohlefaserwellen das geringste Gewicht und Edelstahlwellen die höchste Chemikalienbeständigkeit.

mehr erfahren





Flachkäfigführungen

Bei hohen Anforderungen an Genauigkeit, Tragfähigkeit und Steifigkeit, wie sie besonders bei Werkzeugmaschinen üblich sind, ermöglichen Flachkäfigführungen mit Nadel- oder Zylinderrollen-Käfigen eine optimale Lösung.



Bei hohen Anforderungen an Genauigkeit, Tragfähigkeit und Steifigkeit, wie sie besonders bei Werkzeugmaschinen üblich sind, ermöglichen Flachkäfigführungen mit Nadel- oder Zylinderrollen-Käfigen eine optimale Lösung.

Gegenüber anderen Linearsystemen benötigen sie einen geringen Bauraum, werden je nach Bauform als Fest- oder Loslagerung eingesetzt und eignen sich für hohe Beschleunigungen.

Durch die Relativbewegung des Käfigs gegenüber den beiden Laufbahnen sind sie nur für begrenzte Hübe geeignet.

Im Gegensatz zu Linearführungen mit Wälzkörperumlauf befinden sich bei den Käfigführungen die Wälzkörper während des gesamten Bewegungsablaufes zwischen den Laufbahnen. Dies gewährleistet eine außerordentliche Laufruhe und eine hohe Laufgenauigkeit der Werkstücke.



Nadelrollen bieten die größtmögliche Anzahl tragender Wälzkörper und damit eine hohe Belastbarkeit.

Zylinderrollen als Wälzkörper verleihen der Führung größere Elastizität bei geringerer Steifigkeit. Die hohe Tragfähigkeit, welche für diese Führungen kennzeichnend ist, bleibt dabei erhalten.
