Gewindeformer
Während Gewinde meistens geschnitten werden, findet sich in der Technik des Gewindeformens ein Verfahren, das in vielen Fällen Effizienzvorteile birgt. Anders als Gewindebohrer arbeiten Gewindeformer nicht zerspannend, sondern erzeugen die Innengewindekontur ausschließlich durch Umformung des Werkstoffs. Dies bietet Vorteile wie die höhere Festigkeit des Gewindes, da der Faserverlauf des Werkstücks nicht unterbrochen wird. Zudem fallen durch den Verzicht auf ein spanabhebendes Verfahren auch keine Späne an. Überdies ist beim Gewindeformen die Gefahr von Werkzeugbruch geringer als beim Gewindebohren. Den Fertigungstechniker dürfte besonders freuen, dass keine Späne anfallen, ergo auch keine Späne zu entsorgen sind und die Gefahr des Werkzeugbruchs deutlich geringer ist. In unserem Sortiment hochwertiger Gewindeformer finden Sie Maschinengewindeformer unterschiedlicher Größen.
Auswahl
Preis inkl. MwSt.:

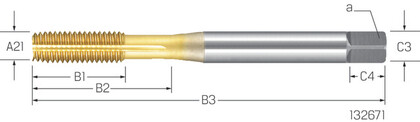

Art-Nr.: 710132671 M3
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 3 x0,50
d1: M3 mm // l1: 56 mm // l2: 11 mm // l4: 18 mm // d2: 3,5 mm // Kern-Ø: 2,8 mm // Kunststoff: Thermoplaste N/mm² // l3: 6 mm // P: 0,5 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 2,7 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M4
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 4 x0,70
d1: M4 mm // l1: 63 mm // l2: 13 mm // l4: 21 mm // d2: 4,5 mm // Kern-Ø: 3,7 mm // Kunststoff: Thermoplaste N/mm² // l3: 6 mm // P: 0,7 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 3,4 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M5
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 5 x0,80
d1: M5 mm // l1: 70 mm // l2: 16 mm // l4: 25 mm // d2: 6 mm // Kern-Ø: 4,65 mm // Kunststoff: Thermoplaste N/mm² // l3: 8 mm // P: 0,8 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 4,9 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M16
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 16 x2,00
d1: M16 mm // l1: 110 mm // l2: 32 mm // l3: 12 mm // Kunststoff: Thermoplaste N/mm² // Kern-Ø: 15 mm // P: 2 mm // d2: 12 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 9 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M2
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 2 x0,40
d1: M2 mm // l1: 45 mm // l2: 8 mm // l3: 5 mm // Kunststoff: Thermoplaste N/mm² // Kern-Ø: 1,85 mm // P: 0,4 mm // d2: 2,8 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 2,1 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132680 M1,6
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
WEXO Gewindeformer HSSE-TiCN m.Nut DIN2174/C M 1,6x0,35
d1: M1,6 mm // l1: 40 mm // l2: 8 mm // P: 8-30 vc=m/min. // l3: 5 mm // Kern-Ø: 1,45 mm // P: 0,35 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 2,1 mm // d2: 2,5 mm
Preis inkl. MwSt.:

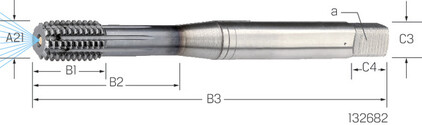

Art-Nr.: 710132682 M20
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut, IKZ
WEXO Gewindeformer HSSE-TiCN Nut IK DIN2174/C M 20 x2,50
d1: M20 mm // l1: 140 mm // l2: 20 mm // P: 8-30 vc=m/min. // l3: 15 mm // Kern-Ø: 18,8 mm // P: 2,5 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 12 mm // d2: 16 mm
Preis inkl. MwSt.:
Art-Nr.: 710132671 M2,5
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 2,5x0,45
d1: M2,5 mm // l1: 50 mm // l2: 9 mm // l3: 5 mm // Kunststoff: Thermoplaste N/mm² // Kern-Ø: 2,3 mm // P: 0,45 mm // d2: 2,8 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 2,1 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M6
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 6 x1,00
d1: M6 mm // l1: 80 mm // l2: 19 mm // l4: 30 mm // d2: 6 mm // Kern-Ø: 5,55 mm // Kunststoff: Thermoplaste N/mm² // l3: 8 mm // P: 1 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 4,9 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132680 M6
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
PT-HSS-E-Gewindeformer Typ ST/TiCN, mit Schmiernuten
d1: M6 mm // l1: 80 mm // l2: 10 mm // l4: 30 mm // l3: 8 mm // Kern-Ø: 5,55 mm // P: 1 mm // P: 8-30 vc=m/min. // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 4,9 mm // d2: 6 mm
Preis inkl. MwSt.:
Art-Nr.: 710132682 M12
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut, IKZ
WEXO Gewindeformer HSSE-TiCN Nut IK DIN2174/C M 12 x1,75
d1: M12 mm // l1: 110 mm // l2: 17 mm // P: 8-30 vc=m/min. // l3: 10 mm // Kern-Ø: 11,2 mm // P: 1,75 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 7 mm // d2: 9 mm
Preis inkl. MwSt.:

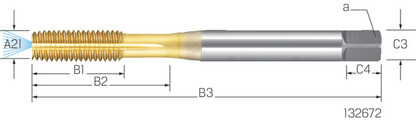

Art-Nr.: 710132672 M6
Maschinengewindeformer PRECITOOL, HSSE-Co5, TiN, mit Schmiernut, IKZ
Gewindeformer HSSE-TiN m. Nut I DIN2174/C M 6 x1,00
d1: M6 mm // l1: 80 mm // l2: 19 mm // l4: 30 mm // d2: 6 mm // Kern-Ø: 5,55 mm // Kunststoff: Thermoplaste N/mm² // l3: 8 mm // P: 1 mm // P: 22-32 vc=m/min. // N: 40-70 vc=m/min.. // N: 22-32 vc=m/min. // N: Alu <600 N/mm². // M: 12-20 vc=m/min. // P: <1000 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 4,9 mm // Kunststoff vc=m/mi: 40-70
Preis inkl. MwSt.:

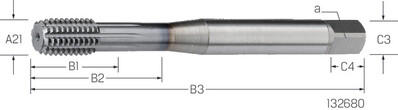

Art-Nr.: 710132680 M3
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
PT-HSS-E-Gewindeformer Typ ST/TiCN, mit Schmiernuten
d1: M3 mm // l1: 56 mm // l2: 8 mm // l4: 18 mm // l3: 6 mm // Kern-Ø: 2,8 mm // P: 0,5 mm // P: 8-30 vc=m/min. // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 2,7 mm // d2: 3,5 mm
Preis inkl. MwSt.:
Art-Nr.: 710132680 M5
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
PT-HSS-E-Gewindeformer Typ ST/TiCN, mit Schmiernuten
d1: M5 mm // l1: 70 mm // l2: 12 mm // l4: 25 mm // l3: 8 mm // Kern-Ø: 4,65 mm // P: 0,8 mm // P: 8-30 vc=m/min. // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 4,9 mm // d2: 6 mm
Preis inkl. MwSt.:
Art-Nr.: 710132682 M14
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut, IKZ
WEXO Gewindeformer HSSE-TiCN Nut IK DIN2174/C M 14 x2,00
d1: M14 mm // l1: 110 mm // l2: 20 mm // P: 8-30 vc=m/min. // l3: 12 mm // Kern-Ø: 13 mm // P: 2 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 9 mm // d2: 11 mm
Preis inkl. MwSt.:
Art-Nr.: 710132680 M2
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
WEXO Gewindeformer HSSE-TiCN m.Nut DIN2174/C M 2 x0,40
d1: M2 mm // l1: 45 mm // l2: 8 mm // P: 8-30 vc=m/min. // l3: 5 mm // Kern-Ø: 1,85 mm // P: 0,4 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 2,1 mm // d2: 2,8 mm
Preis inkl. MwSt.:
Art-Nr.: 710132680 M4
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
PT-HSS-E-Gewindeformer Typ ST/TiCN, mit Schmiernuten
d1: M4 mm // l1: 63 mm // l2: 11 mm // l4: 21 mm // l3: 6 mm // Kern-Ø: 3,7 mm // P: 0,7 mm // P: 8-30 vc=m/min. // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 3,4 mm // d2: 4,5 mm
Preis inkl. MwSt.:
Art-Nr.: 710132671 M10
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 10 x1,50
d1: M10 mm // l1: 100 mm // l2: 24 mm // l4: 39 mm // d2: 10 mm // Kern-Ø: 9,35 mm // Kunststoff: Thermoplaste N/mm² // l3: 11 mm // P: 1,5 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 8 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132680 M1
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut
WEXO Gewindeformer HSSE-TiCN m.Nut DIN2174/C M 1 x0,25
d1: M1 mm // l1: 40 mm // l2: 5,5 mm // P: 8-30 vc=m/min. // l3: 5 mm // Kern-Ø: 0,9 mm // P: 0,25 mm // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 2,1 mm // d2: 2,5 mm
Preis inkl. MwSt.:
Art-Nr.: 710132682 M10
Maschinengewindeformer PRECITOOL, HSSE-Co8, TiCN, mit Schmiernut, IKZ
WEXO Gewindeformer HSSE-TiCN Nut IK DIN2174/C M 10 x1,50
d1: M10 mm // l1: 100 mm // l2: 15 mm // l4: 39 mm // l3: 11 mm // Kern-Ø: 9,3 mm // P: 1,5 mm // P: 8-30 vc=m/min. // N: 20-40 vc=m/min.. // N: 15-22 vc=m/min. // N: Alu <600 N/mm². // M: 15-22 vc=m/min. // P: <1300 N/mm² // N: Kupfe N/mm² // M: <800 N/mm² // a: 8 mm // d2: 10 mm
Preis inkl. MwSt.:
Art-Nr.: 710132673 M5
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut 6GX
Gewindeformer HSSE-TiN m. Nut 6 DIN2174/C M 5 x0,80
d1: M5 mm // l1: 70 mm // l2: 16 mm // l4: 25 mm // d2: 6 mm // Kern-Ø: 4,65 mm // Kunststoff: Thermoplaste N/mm² // l3: 8 mm // P: 0,8 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1000 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 4,9 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132673 M8
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut 6GX
Gewindeformer HSSE-TiN m. Nut 6 DIN2174/C M 8 x1,25
d1: M8 mm // l1: 90 mm // l2: 22 mm // l4: 35 mm // d2: 8 mm // Kern-Ø: 7,45 mm // Kunststoff: Thermoplaste N/mm² // l3: 9 mm // P: 1,25 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1000 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 6,2 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132695 M5X0,50
Maschinengewindeformer PRECITOOL, HSSE-Co5, TiN, mit Schmiernut
Gewindeformer HSSE-TiN m.Nut DIN2174/C MF 5 x0,50
d1 × P: M5X0,50 // l1: 70 mm // l2: 12 mm // l4: 25 mm // l3: 8 mm // Kunststoff: Thermoplaste N/mm² // Kern-Ø: 4,8 mm // d2: 6 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1000 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 4,9 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M12
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 12 x1,75
d1: M12 mm // l1: 110 mm // l2: 28 mm // l3: 10 mm // Kunststoff: Thermoplaste N/mm² // Kern-Ø: 11,2 mm // P: 1,75 mm // d2: 9 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 7 mm // Kunststoff vc=m/mi: 32-60
Preis inkl. MwSt.:
Art-Nr.: 710132671 M3,5
Maschinengewindeformer PRECITOOL, HSSE-Co5 TiN mit Schmiernut
Gewindeformer HSSE-TiN m. Nut DIN2174/C M 3,5x0,60
d1: M3,5 mm // l1: 56 mm // l2: 11 mm // l4: 18 mm // d2: 4 mm // Kern-Ø: 3,25 mm // Kunststoff: Thermoplaste N/mm² // l3: 5 mm // P: 0,6 mm // P: 18-28 vc=m/min. // N: 32-60 vc=m/min.. // N: 18-26 vc=m/min. // N: Alu <600 N/mm². // M: 10-15 vc=m/min. // P: <1300 N/mm² // N: Kupfer <900 N/mm² // M: <800 N/mm² // a: 3 mm // Kunststoff vc=m/mi: 32-60
