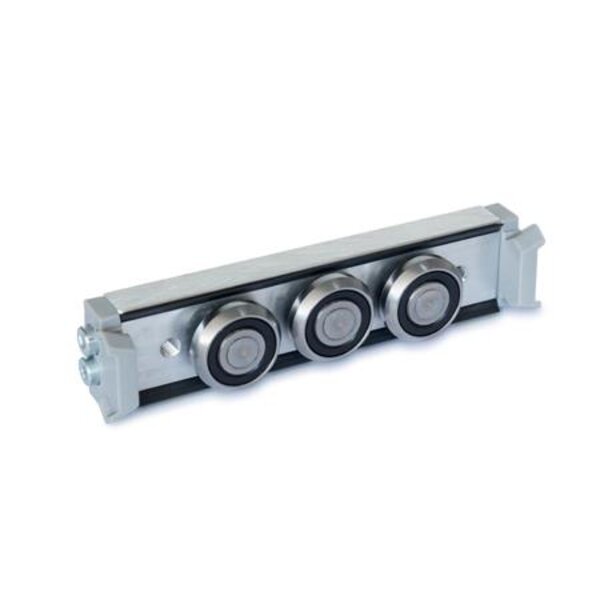

Rollenläufer GN 2424 werden zusammen mit Laufschienen GN 2422 zu Laufrollenführungen aufgebaut. Eingesetzt werden diese im Maschinen- und Vorrichtungsbau für das Verfahren von Anlagenteilen in linearer Richtung. Je nach Form der Rollenläufer lassen sich diese axial bzw. radial zu den Laufrollenachsen befestigen. In Abhängigkeit von der Laufschienenform sind passende Abstreifer montiert, in der Form N sind zusätzlich Längsdichtungen (Dichtlippen in Längsrichtung) angebracht.

Technische Eigenschaften:

• Form N: M 8
• Form S Form R: 120
• Ausführung: X - mit Abstreifer für Festlager-Laufschiene (X-Schiene)
• b1: 21
• b2 Form N: 37.5
• b3 Form N: 15
• d1: 35
• d3: M 6
• Form: N - Normal-Rollenläufer, mittige Anordnung
• Gewicht: 0.415 kg
• h2 Form N: 40
• h3: 4
• Höhe h1 (Form N): 43
• l1 Form N: 148
• l2 Form N: 134
• m Form N: 114
• s: 38.5
• sw: 15
• t: 16
• Werkstoff: VS - Vergütungsstahl
