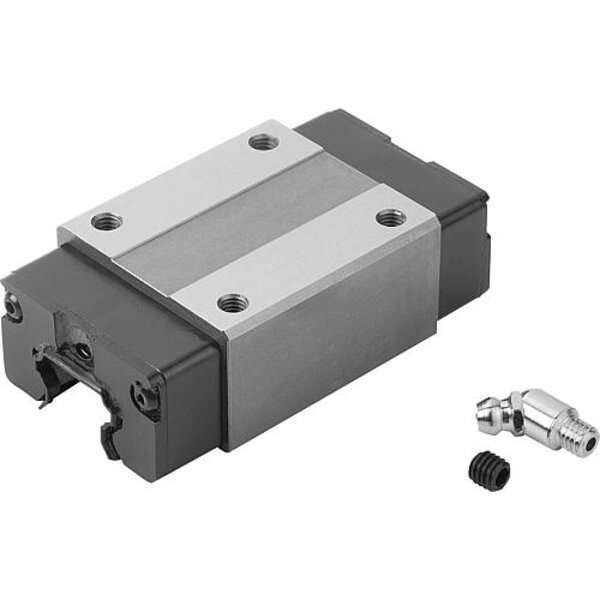

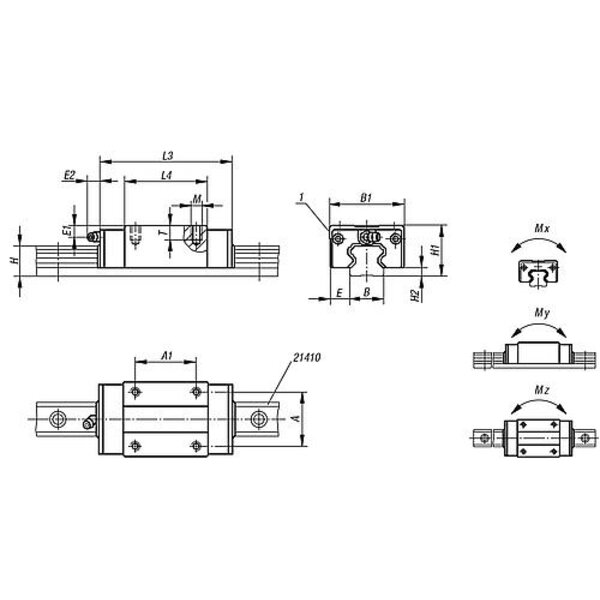

Werkstoff: Körper Vergütungsstahl. Kugeln Wälzlagerstahl. Umlenkstücke Kunststoff. Ausführung: blank. Bestellbeispiel: nlm 21400-15106601 Hinweis: Standard Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen. Hohe Dynamikwerte: v = 5 m/s. Einsatztemperatur im Dauerbetrieb max. 80 °C. Auf Anfrage: Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar. Zeichnungshinweis: 1) geschliffene Anschlagkante

Technische Eigenschaften:

• A: 32
• A1: 36
• Ausführung 1: Standard
• Ausführung : Standard
• B: 20
• B1=Breite: 44
• Benennung: Führungswagen
• E: 12
• E1: 7
• E2: 13,5
• Gewicht in kg (ERP): 0.3100
• Größe: 20
• H: 18
• H1: 30
• H2: 5
• L3=Länge: 77,8
• L4: 48,8
• M: M5
• Material Grundkörper: Vergütungsstahl
• Material Komponente: Wälzlagerstahl
• Mx Nm: 220
• My Nm: 180
• Mz Nm: 180
• Schmierbohrung: M6x1
• T: 8
• Tragzahlen dynamisch N: 14500
• Tragzahlen statisch N: 25600
