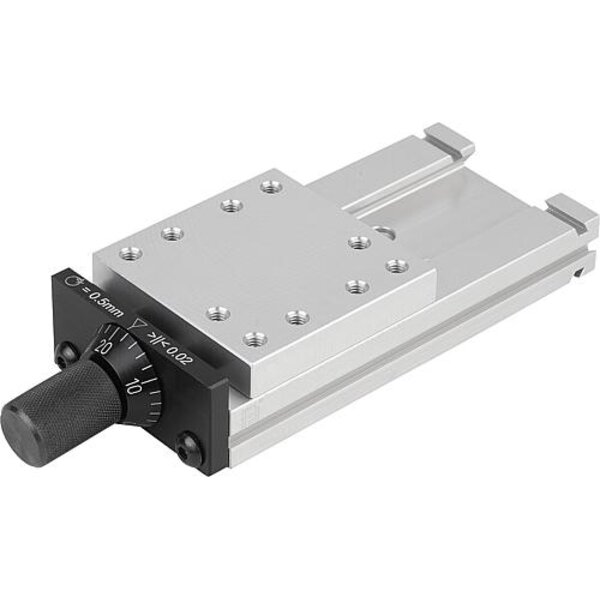

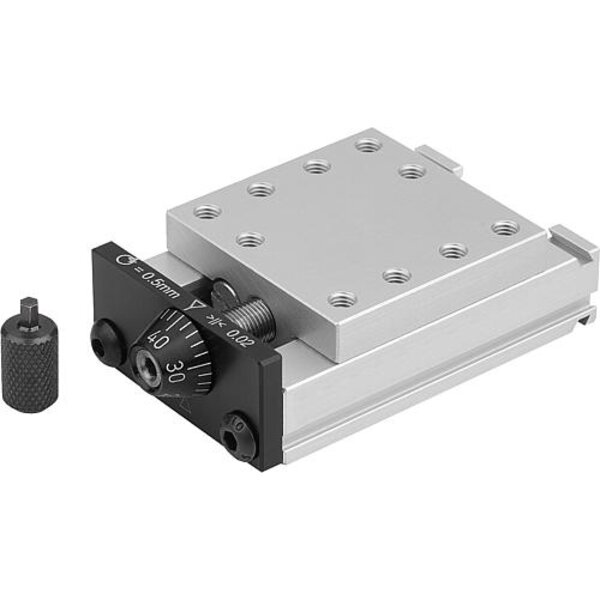

Werkstoff: Aluminium EN AW-6063. Bestellbeispiel: nlm 21000-050105 Hinweis: Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie. Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt. Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten. Der Mikrometerrändel zum Verfahren des Schlittens ist aufgesteckt. M1 = Senkung für Schraube. TI = Anzahl der Befestigungsbohrungen E1/E2/M1 im Innenteil. TA = Anzahl der Befestigungsbohrungen E/E1/MA im Außenteil. Vorteile: - Neuartige und sichere Klemmung ohne Höhen- und Seitenversatz. - Führungen spielfrei. - Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung. Verwendung: - Einstellen von Bearbeitungseinheiten, Messkameras, Spiegel, Mikroskopen und Laserköpfen (u.a. zur Bearbeitung von chirurgischen Nadeln). - Feineinstellung von Löt-, Plasma- und Schweißköpfen. - Fokussieren von Brenndüsen.

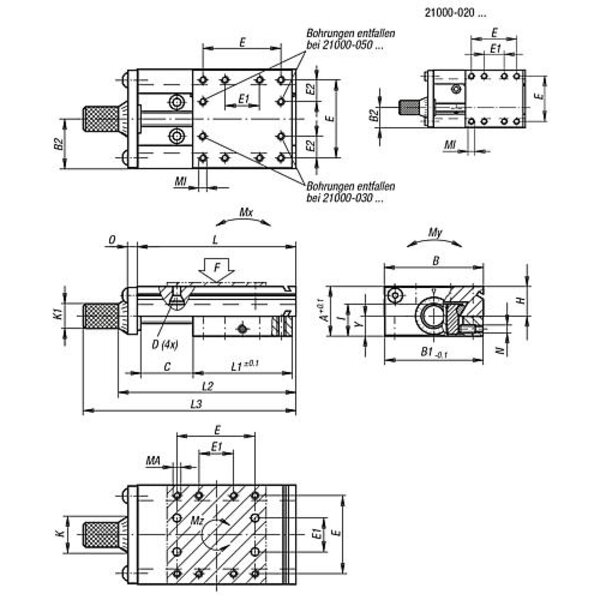

Technische Eigenschaften:

• A: 23
• Ausführung 1: mit Mikrometerspindel
• B=Breite: 50 -0,3
• B1: 49,4
• B2: 25
• Benennung: Schwalbenschwanz-Schlittenführung
• D: 14,5
• D für Schraube: M4
• E: 38
• E1: 16
• E2: 11
• F N: 540
• Gewicht in kg (ERP): 0.2193
• H: 14,5
• Hub S: 12
• I: 15,6
• K: 22
• K1: 14,3
• L=Länge: 67
• L1: 50
• L2: 78,2
• L3: 98,2
• M1: M4
• MA: M4x8
• Material Grundkörper: Aluminium
• MI: M4x6
• Mx Nm: 2,5
• My Nm: 8
• Mz Nm: 2,3
• N: M4
• O: 5
• Spindel: M5x0,5
• TA: 8
• Tl: 10
• Y: 11,5
