Manuelle Spanneinheit für BMT-Revolver

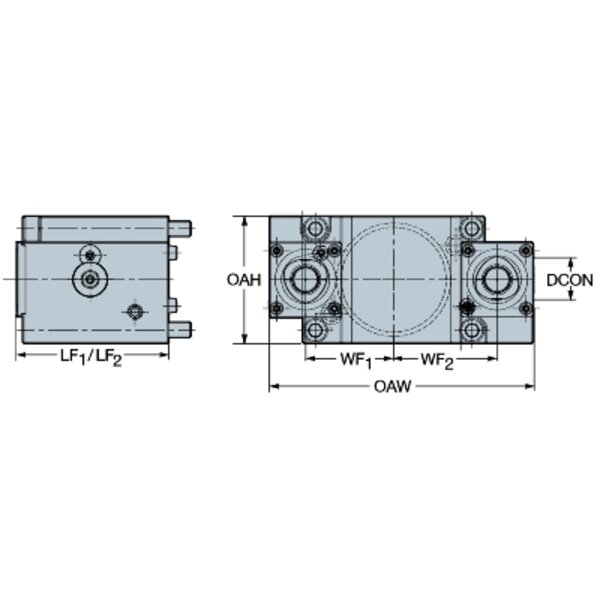

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): BMT non-driven turret interface -size BT55A
• DCONWS: 40 mm
• DFC: 28 mm
• Drehmoment(TQ): 50 Nm
• Funktionsbreite(WF): 38 mm
• Funktionslänge(LF): 70 mm
• Gesamtbreite(OAW): 124 mm
• Gesamthöhe(OAH): 85 mm
• HerstArtNr: C4-TRE-BT55A-DT
• Hersteller: SANDVIK COROMANT
• IC Code: 19000
• Kraglänge(LPR): 70 mm
• Kühlmitteldruck(CP): 80 bar
• Kühlschmierstoffaustritt(CXSC): 2: radial exit
• Kühlschmierstoffeintritt(CNSC): 7: decentral over flange and axial
• Lebenszyklusstatus(LCS): 20
• Planlaufeinstellung(ADINTWS): Coromant Capto (segment clamping) -size C4
• Schneidrichtung(HAND): R
• Adapterschnittstelle Maschinenrichtung ADINTM: BMT non-driven turret interface -size BT55A
• Gesamtbreite OA: 124 mm
• Gesamthöhe OA: 85 mm
