VDI auf Coromant Capto® Spanneinheit

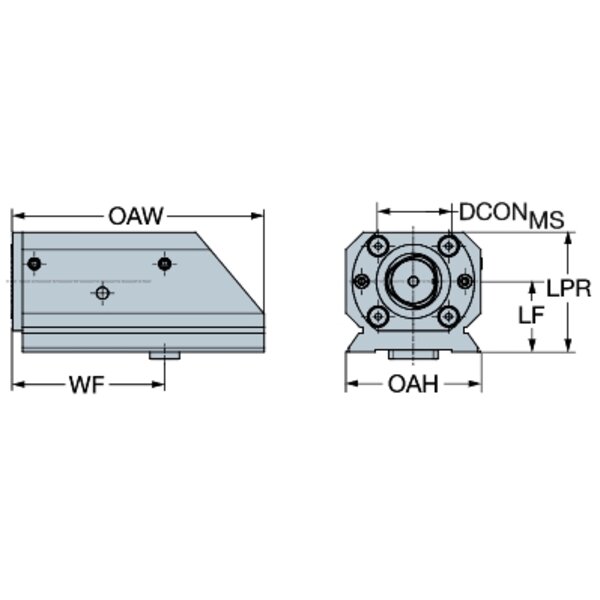

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): DIN69881 dove tail -size 90
• DCONWS: 50 mm
• DFC: 35 mm
• Drehmoment(TQ): 70 Nm
• Funktionsbreite(WF): 130 mm
• Funktionslänge(LF): 50 mm
• Gesamtbreite(OAW): 210 mm
• Gesamthöhe(OAH): 90 mm
• HerstArtNr: C5-LC090-130L
• Hersteller: SANDVIK COROMANT
• IC Code: 19000
• Kraglänge(LPR): 82 mm
• Kühlmitteldruck(CP): 80 bar
• Kühlschmierstoffaustritt(CXSC): 2: radial exit
• Kühlschmierstoffeintritt(CNSC): 2: radial entry
• Lebenszyklusstatus(LCS): 20
• Planlaufeinstellung(ADINTWS): Coromant Capto (segment clamping) -size C5
• Schneidrichtung(HAND): L
• Adapterschnittstelle Maschinenrichtung ADINTM: DIN69881 dove tail -size 90
• Funktionslänge L: 50 mm
• Aufnahmedurchmesser DCONWS: 50 mm
• Planlaufeinstellung ADINTW: Coromant Capto (segment clamping) -size C5
