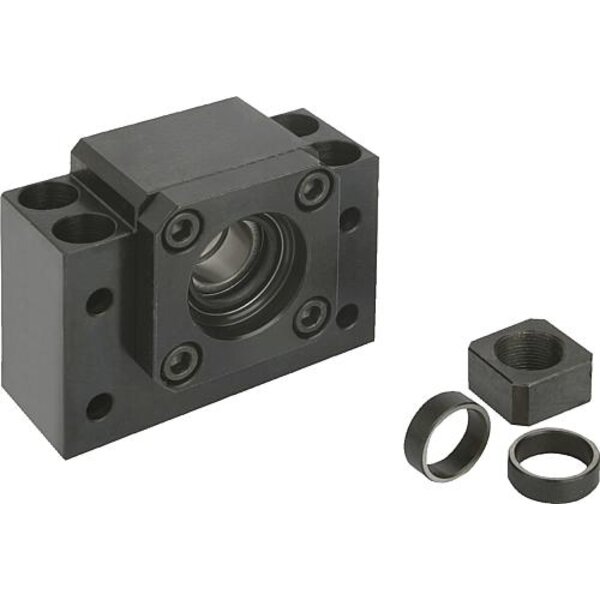

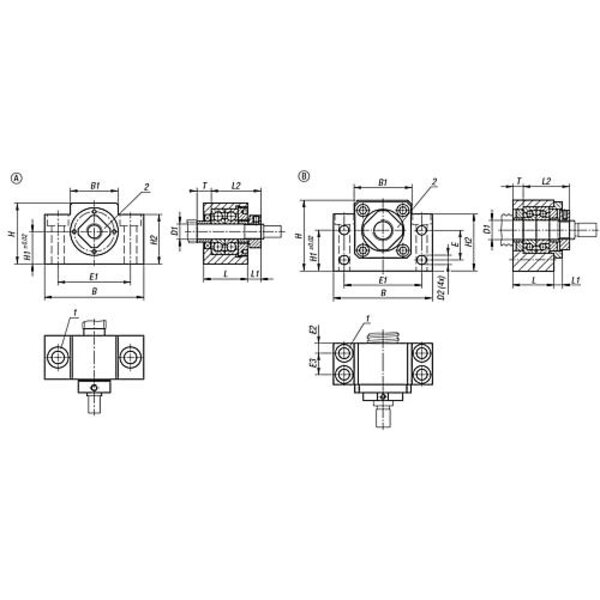

Werkstoff: Gehäuse Stahl. Ausführung: Gehäuse brüniert. Bestellbeispiel: nlm 24076-010 Hinweis: Die Achshöhe der Spindellagerung ist mit der Loslagereinheit 24078 abgestimmt. Die Festlagereinheiten bestehen aus einem Gehäuse mit 2 Axial-Schrägkugellagern mit Dichtungen. Vorgespannt durch einen vorgesetzten Flansch. Mit Anlageringen und einer Sicherungsmutter. Zeichnungshinweis: 1) C für Zylinderschraube ISO 4762 2) M Nutmutter

Technische Eigenschaften:

• Ausführung 1: Typ BK
• Ausführung 2: Blockausführung
• B: 60
• B1: 34
• Benennung: Festlagereinheit
• C: M6
• D1=Innendurchmesser: 10
• D2: 5,5
• E: 15
• E1: 46
• E2: 6
• E3: 13
• Form: B
• Gewicht in kg (ERP): 0.3622
• Größe: 10
• H: 39
• H1: 22
• H2: 32,5
• L: 25
• L1: 5
• L2: 29
• M: M10x1
• Material Grundkörper: Stahl
• Steifigkeit K (N/µm): 95
• T: 5
• Tragzahlen dynamisch N: 6500
• Tragzahlen statisch N: 2800
• Ursprungs-Region: TWN
