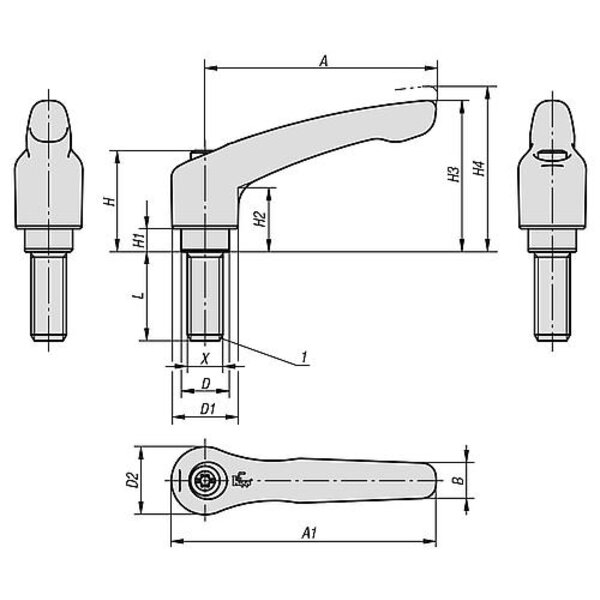

Werkstoff: Griffhebel aus Zinkdruckguss nach DIN EN 12844. Stahlteile Festigkeitsklasse 5.8. Ausführung: Griffhebel hochglanzverchromt. Stahlteile brüniert. Auf Anfrage: Weitere Außengewinde, Schraubenlängen, Farben sowie Sonderausführungen. Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar. Zeichnungshinweis: 1) Kegelkuppe DIN EN ISO 4753

Technische Eigenschaften:

• A=Grifflänge: 110
• A1=Grifflänge: 126
• B: 15
• Benennung: Klemmhebel
• D: 23
• D1: 31
• D2: 32
• Farbe Grundkörper: silber
• Gewicht in kg (ERP): 0.3836
• Gewindeart: Außengewinde
• Größe: 5
• H: 49
• H1: 12
• H2: 31,5
• H3=Griffhöhe: 73
• H4: 77,5
• L=Gewindelänge: 55
• Material Grundkörper: Zink
• Material Komponente: Stahl
• Oberfläche Grundkörper: hochglanzverchromt
• Oberfläche Komponente: brüniert
• Ursprungs-Region: 08
• X=Gewinde: M12
• Zähnezahl : 26
