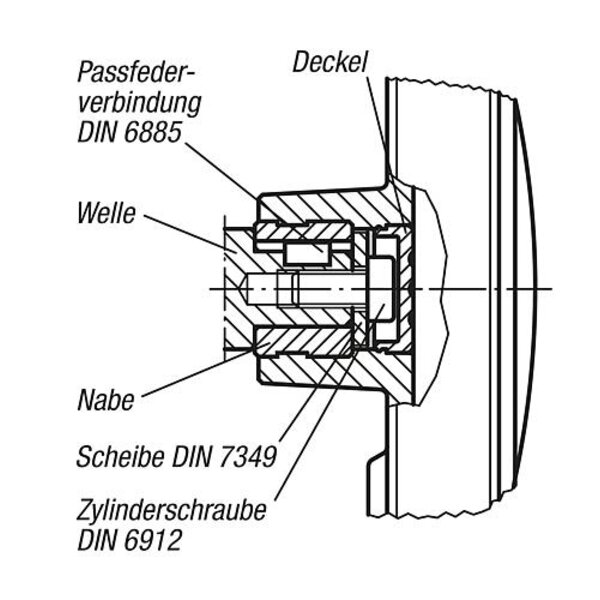

Werkstoff: Thermoplast, schwarzgrau. Ausführung: Stahlteile brüniert. Bestellbeispiel: nlm 06264-108008 Hinweis: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913). Anbaubeispiel siehe 06262.

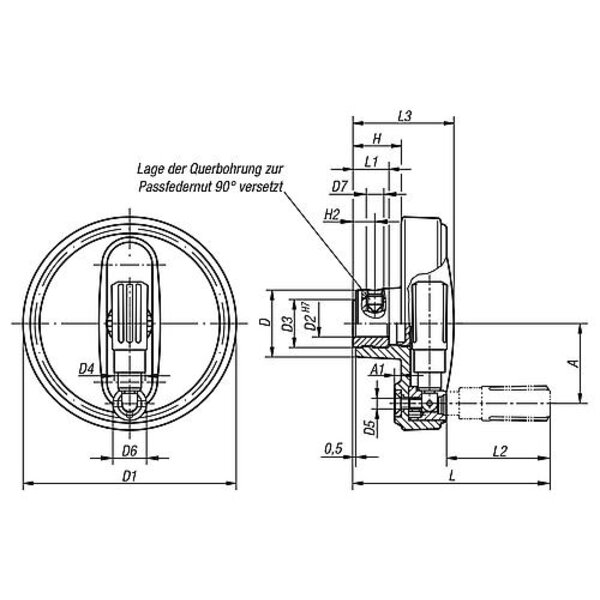

Technische Eigenschaften:

• A: 30
• A1: 2,5
• Ausführung 1: Passbohrung
• Benennung: Handrad
• D: 25
• D1=Außendurchmesser: 80
• D2=Befestigungsbohrung: 8H7
• D3: 19
• D4: 14
• D5: M4
• D6: 13
• Farbe Komponente: brüniert
• Gewicht in kg (ERP): 0.1061
• Größe: 1
• H: 17,6
• L: 74,6
• L1: 13
• L2: 40
• L3=Höhe: 36,7
• Material Grundkörper: Thermoplast
• Material Komponente: Stahl
• Produkttyp: Griff umlegbar
• Ursprungs-Region: 08
