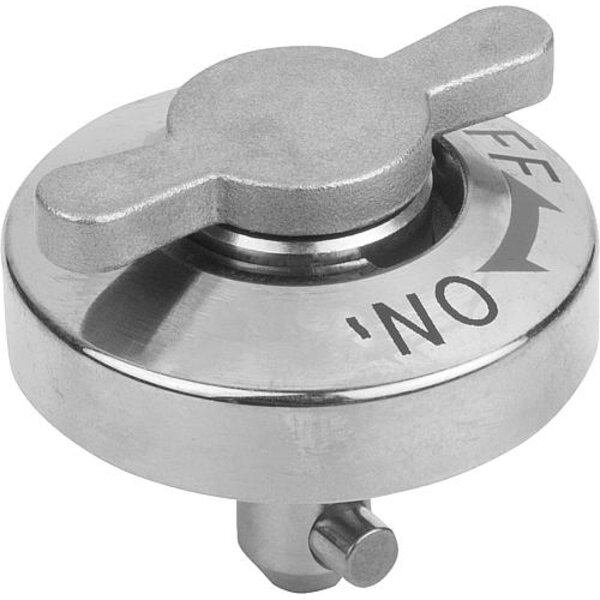

KIPP Drehspannriegel Mit Drehkopf Flach
DREHSPANNRIEGEL MIT DREHKOPF, FLACH, D=8, L=23, STAHL VERNICKELT, KOMP:EDELSTAHL, BOLZEN STAHL
Artikelnummer: 480K1061.8232
Werkstoff:
Gehäuse Edelstahl.
Bolzen Stahl.
Stift Edelstahl.
Drehkopf Edelstahl.
Ausführung:
Gehäuse blank.
Bolzen vernickelt.
Stift blank.
Drehkopf Edelstahl, blank.
Bestellbeispiel:
K1061.5162
Hinweis:
Befestigungsschrauben M2 oder M3 werden mitgeliefert.
Montagemöglichkeit Form A
für Plattenstärke 6 oder 12 mm.
Montagemöglichkeit Form B
für Plattenstärke 12 bis 20 mm.
Zubehör:
Spannplatten K1062

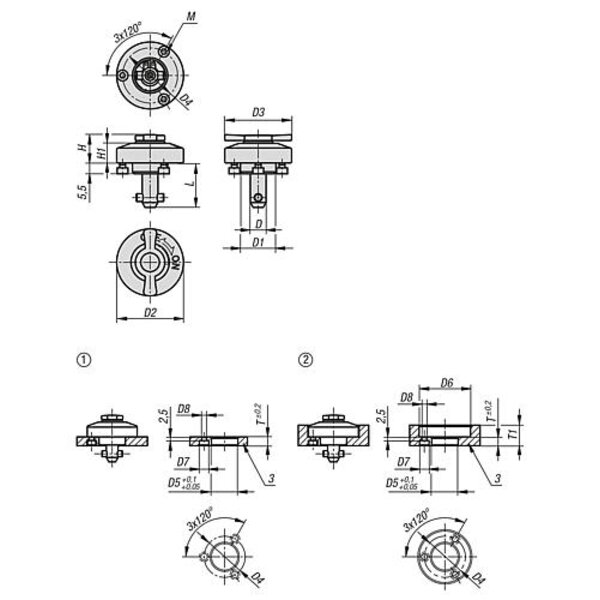

Zeichnungshinweis:
1) Platte
Technische Eigenschaften:
- Ausführung 1: mit Drehkopf, flach
- Ausführung 2: Bolzen Stahl
- Auszugskraft F kN: 2,6
- Benennung: Drehspannriegel
- D=Durchmesser: 8
- D1: 18
- D2: 34
- D3: 32
- D4: 28
- D5: 18
- D6: 35
- D7: 6,5
- D8: 3,4
- Gewicht in kg (ERP): 0.0861
- H: 15,4
- H1: 10
- Haltekraft N: 90
- L=Länge: 23
- M: M3x4
- Material Grundkörper: Stahl
- Material Komponente: Edelstahl
- Oberfläche Grundkörper: vernickelt
- Scherkraft kN: 3,2
- Spannkraft N: 90
- T: 12
- T1: 12-20
- Temperaturbeständigkeit : =200 °C
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="66.09">66,09</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.55,54 €
- Preis exkl. MwSt.55,54 €
Technische Daten
- Gewicht86,10 kg
- EAN4059245220946
- Herstellerartikelnummer208382
- ProduktartDrehspannriegel
- Ausführungmit Drehkopf, flach
- Gewicht pro1000
- Zolltarifnummer83089000
- Hersteller/MarkeKIPP
- Größe8
- ECLASS 14.027-40-06-37 (Schnellverschluss für Gehäuseabdeckungen)
