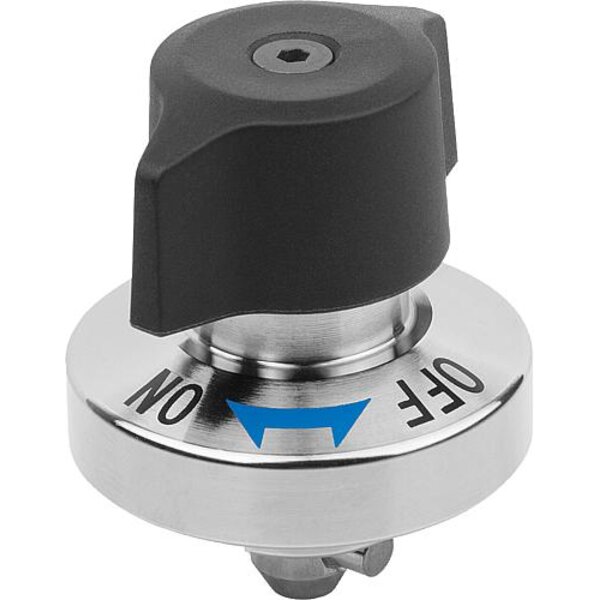

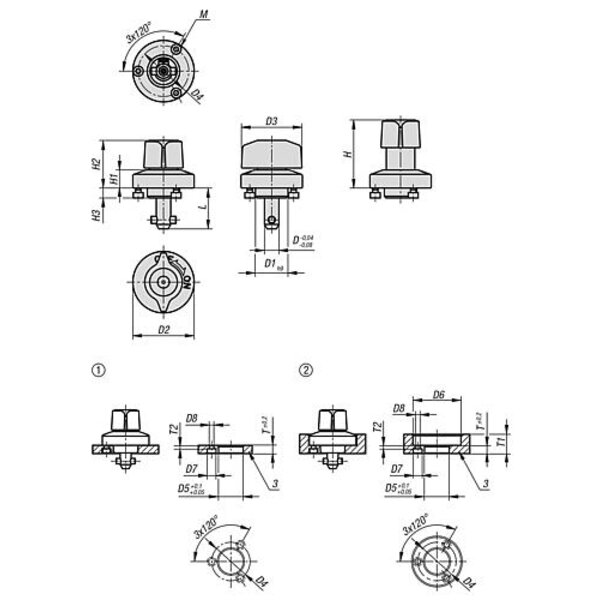

Drehspannriegel dienen zum schnellen und einfachen Wechseln und Verschließen von Vorrichtungen oder Klappen. Das werkzeuglose Spannen verkürzt die Rüstzeit. Werkstoff: Gehäuse Edelstahl. Bolzen Stahl oder Edelstahl. Stift Edelstahl. Drehkopf Thermoplast PA (Polyamid) Ausführung: Gehäuse blank. Bolzen vernickelt oder blank. Stift blank. Drehkopf PA glasfaserverstärkt, schwarz. Hinweis: Befestigungsschrauben M2 oder M3 aus Edelstahl werden mitgeliefert. Montagemöglichkeit Form A für Plattenstärke 6 mm. Montagemöglichkeit Form B für Plattenstärke > 6 bis 14 mm. Betätigungsweise: Sicherstellen, dass der Drehkopf auf Position "OFF" steht und der Schaft eingefahren ist. Den Drehspannriegel über die vormontierte Spannplatte schieben oder aufsetzen. Den Drehkopf nach unten drücken und auf Position "ON" drehen. Bei vollständiger Klemmung ist ein Klicksignal zu hören. Zubehör: Spannplatten K1062 Zeichnungshinweis: 1) Platte

Technische Eigenschaften:

• Ausführung 1: mit Drehkopf
• Ausführung 2: Bolzen Stahl
• Auszugskraft F kN: 0,4
• Benennung: Drehspannriegel
• D=Durchmesser: 8
• D1: 18
• D2: 34
• D3: 34
• D4: 28
• D5: 18
• D6: 35
• D7: 6,5
• D8: 3,4
• Farbe Komponente: schwarz
• Gewicht in kg (ERP): 0.1000
• H=Höhe: 38
• H1: 10
• H2: 26,5
• H3: 5,5
• Haltekraft N: 90
• L=Länge: 17
• M: M3x4
• Material Grundkörper: Edelstahl
• Material Komponente: Polyamid
• Oberfläche Grundkörper: blank
• Scherkraft kN: 3,2
• Spannkraft N: 90
• T=Gewindetiefe: 6
• T1: 6-14
• T2: 2,5
• Temperaturbeständigkeit : =130 °C
