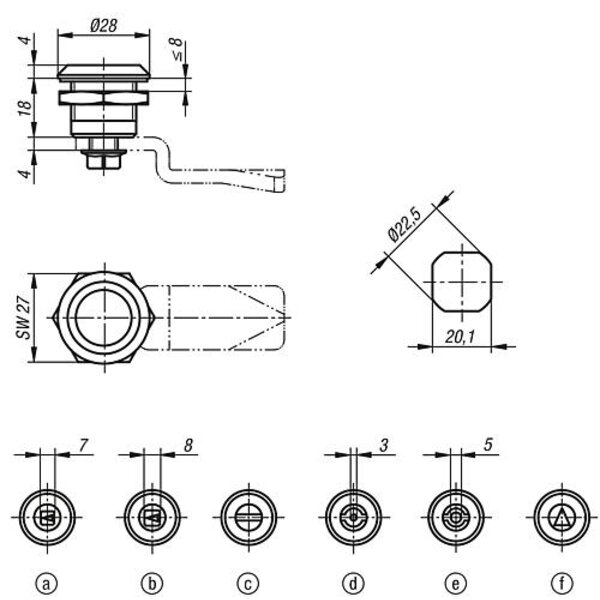

Werkstoff: Gehäuse, Betätigung und Mutter Zinkdruckguss. O-Ring NBR, Flachdichtung PUR. Ausführung: Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet. Mutter verzinkt. Hinweis: Vibrationsresistenter Drehriegel durch Rastung in Endstellungen. Rechts oder links einsetzbar mit einem Schließweg von 90° und interner Drehbegrenzung. Der Drehriegel kann vormontiert eingebaut werden (bei kleinem A-Maß und großer Türdicke nur mit Einschränkungen möglich). Geprüft nach DIN EN 60068-2-64 (Schwingung) und DIN EN 60068-2-27 (Schock), Prüfnorm 61373. Rüttelsicher entsprechend der Anforderungen für Bahnanwendungen der Kategorie 1, Klasse B (=höchste Anforderung). Die Befestigungsmutter ist als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65 durch O-Ring und aufgeschäumter PUR-Dichtung. Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Vierkant 8 mm c) Schlitz d) Doppelbart 3 mm e) Doppelbart 5 mm f) Dreikant 8 mm

Technische Eigenschaften:

• Benennung: Drehriegel
• Betätigung: Doppelbart 3 mm
• Gewicht in kg (ERP): 0.0565
• H=Höhe: 18
• Material Grundkörper: Zink
• Oberfläche Grundkörper: verchromt
• S=max. Wandstärke: 8
• SW=Schlüsselweite: 27
• Ursprungs-Region: 05
