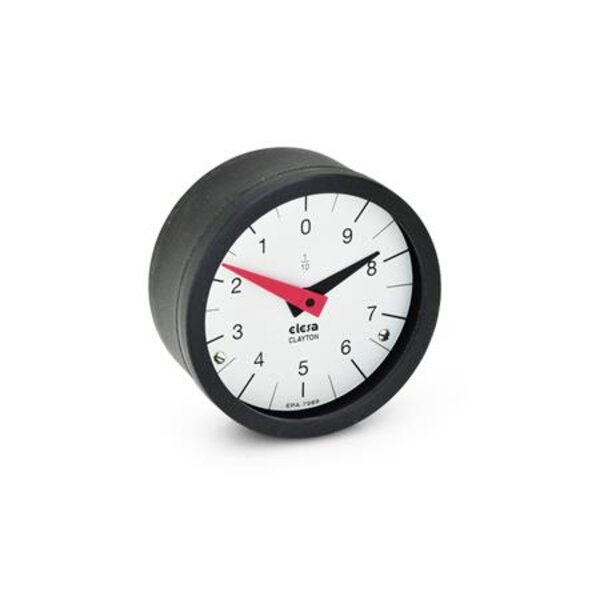

Stellungsanzeiger GN 000.8 sind zum Einbau in verschiedene Bedienelemente vorgesehen. Hervorstechende Merkmale dieser Stellungsanzeiger sind: Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest (Schutzart IP 67). Das Pendelsystem ist kugelgelagert für eine präzise Anzeige, verwendbar auch bei bis 60° geneigten Spindeln. Das Untersetzungsverhältnis gibt an, wieviele Spindelumdrehungen (langer, roter Zeiger) erforderlich sind für eine Umdrehung des kleineren, schwarzen Zeigers.

Technische Eigenschaften:

• Außendurchmesser d1: 60
• d2: 68.5
• d3: 67
• Form: L - Ziffern steigend bei Linksdrehung
• Gewicht: 0.125 kg
• l1: 32
• l2: 25
• Untersetzung: 2
• Untersetzung Messwerk: 2:1
• Werkstoff: KT - Kunststoff
• x1: 72:1
• x10: 20:1
• x11: 40:1
• x9: 10:1
