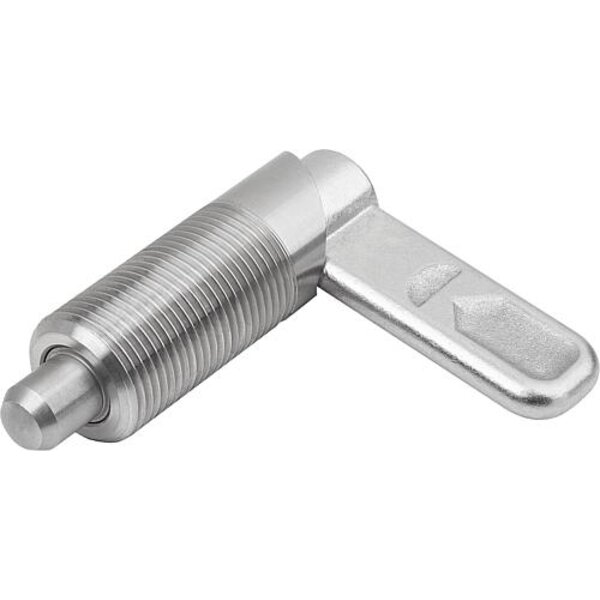

Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt. Werkstoff: Ausführung: Gewindehülse und Riegel blank. Arretierstift geschliffen und blank. Druckfeder blank. Vorteile: Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Montage über des Außengewinde. Auf Anfrage: Sonderausführungen. Zubehör: Haltestücke K0638. Positionierbuchsen K1290, K1839, K1840.

Technische Eigenschaften:

• B: 14,4
• B1: 4,8
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 10
• D1: M16x1,5
• D2: 16
• F x 30°: 2,8
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 35
• Form: A
• Form-Typ: mit Gewindehülse
• Gewicht in kg (ERP): 0.0730
• H: 10
• Kontermutter: ohne Kontermutter
• L: 61,2
• L1=Grifflänge: 40
• L3: 32
• Material Grundkörper: Edelstahl
• Oberfläche Grundkörper: blank
