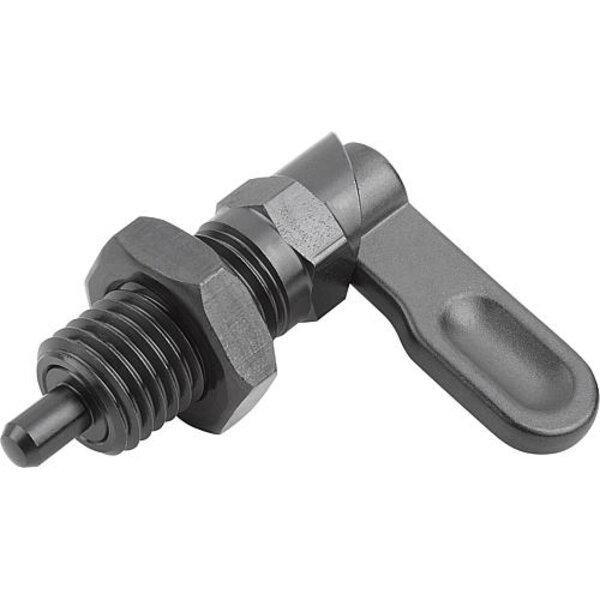

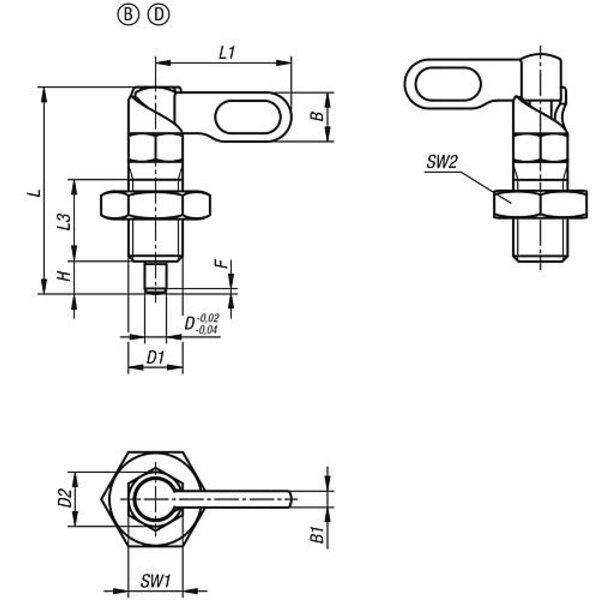

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts

Technische Eigenschaften:

• Ausführung 1: mit Anschlag
• Ausführung 2: links
• B: 9
• B1: 3
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 5
• D1=Gewinde: M10
• D2: 10
• F x 30°: 1,3
• Federkraft Anfang F1 ca. N: 8
• Federkraft Ende F2 ca. N: 14
• Form: B
• Form-Typ: Griff unbeschichtet, mit Mutter
• Gewicht in kg (ERP): 0.0284
• H: 6
• Kontermutter: mit Kontermutter
• L: 38
• L1=Grifflänge: 25
• L3: 15
• Material Grundkörper: Stahl
• SW1: 10
• SW2: 17
