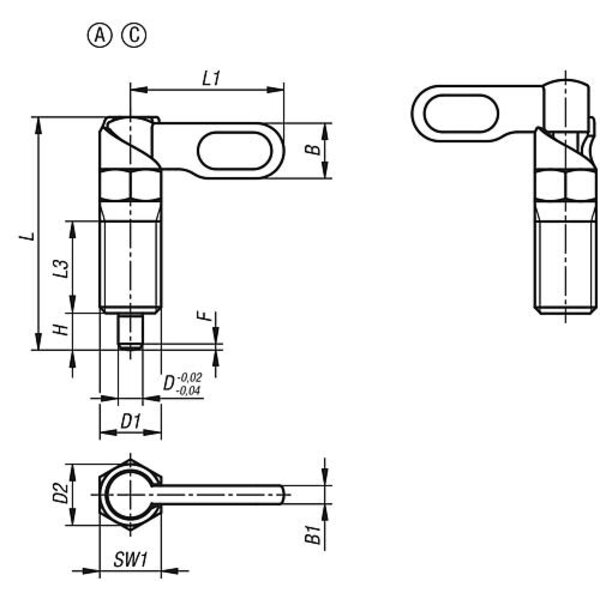

Werkstoff: Stahl, Festigkeitsklasse 5.8. Ausführung: brüniert. Arretierstift gehärtet und geschliffen. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts

Technische Eigenschaften:

• Ausführung 1: mit Anschlag
• Ausführung 2: links
• B: 14,4
• B1: 4,8
• Benennung: Sperrriegel
• D=Arretierstiftdurchmesser: 8
• D1=Gewinde: M16
• D2: 16
• F x 30°: 2,3
• Federkraft Anfang F1 ca. N: 15
• Federkraft Ende F2 ca. N: 35
• Form: A
• Form-Typ: Griff unbeschichtet, ohne Mutter
• Gewicht in kg (ERP): 0.0764
• H: 10
• Kontermutter: ohne Kontermutter
• L: 60,4
• L1=Grifflänge: 40
• L3: 26
• Material Grundkörper: Stahl
• SW1: 16
