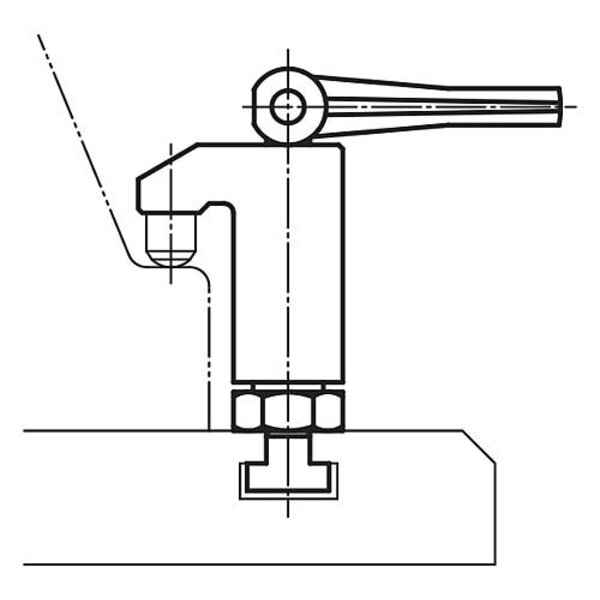

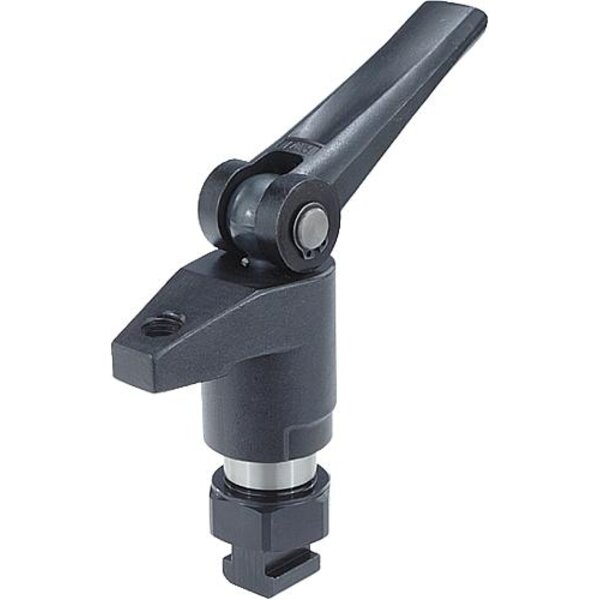

Werkstoff: Stahl. Ausführung: einsatzgehärtet, brüniert und geschliffen. Bestellbeispiel: K1231.23 Hinweis: Die Spannhöhe kann mit Höhenzylindern K0018 vergrößert und, bei K1231.12 bis K1231.14 sowie bei K1231.22 bis K1231.24, durch Pendelauflagen K0282 verringert werden. Die Spanner haben folgende Vorteile: - schnelles Spannen von Hand über Gewindespindel und Spiralexzenter. - leichter und rascher Werkstückwechsel durch Wegschwenken der Spannpratze. - kompakte Ausführung, deshalb geringer Platzbedarf beim Spannen. - einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern. Die Spanner lassen sich auf zwei Arten befestigen: 1) in einer T-Nut. 2) mit dem Gewindestift M12 direkt in der Platte, z.B. einer Vorrichtung.

Technische Eigenschaften:

• Benennung: Aufsitzspanner
• Form: D
• Form-Typ: mit Spannschraube und Gewinde
• Gewicht in kg (ERP): 1.0310
• H3: 15
• H4=Höhe: 91-121
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: einsatzgehärtet, brüniert und geschliffen
• Spannhöhe max. H1: 98
• Spannhöhe min. H2: 68
