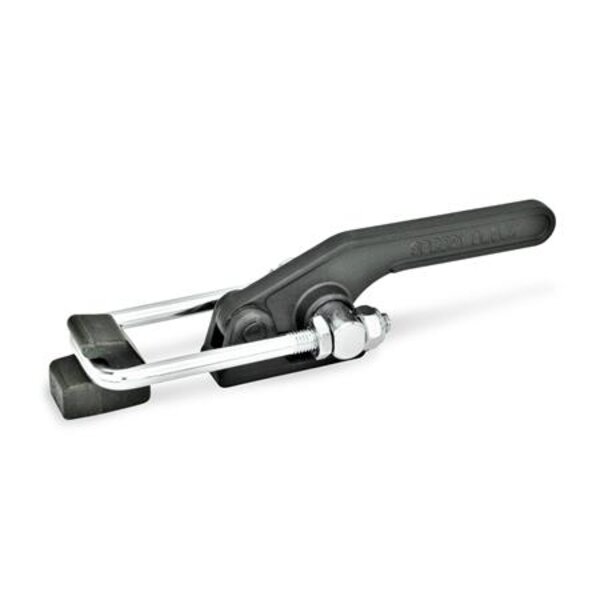

Verschlussspanner GN 852 stellen eine schwere, massive Ausführung dar, welche für sehr hohe Haltekräfte eingesetzt werden, wie sie z.B. bei Schäumformen auftreten. Der Zugbügel kann innerhalb des Verstellweges justiert werden. Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.2 weitere Ausführungen angeboten.

Technische Eigenschaften:

• Form T / T2: 271
• a1: 28
• a2: 27
• b1: 85
• b2: 80
• b3: 55
• b4: 60
• b5: 80
• b6: 32
• b7: 50
• b8: 32
• b9: 6
• d1: M 12
• d2: 10.5
• d3: 16
• FH in N Haltekraft: 40000
• Form: T2S - zum Anschweißen, mit Zugbügel, mit Gegenhalter
• Gewicht: 1.600 kg
• Größe: 4000
• h1 ˜: 68
• h2: 42.5
• l1 ˜ Form T2S / TS: 265
• l2 min.: 30
• l3 ˜: 151
• m1: 57
• m2: 14
• m3: 57
• m4: 12.5
• m5: 35
• r ˜ bei w2 = 0: 107
• s: 9
• t: 2
• w1 Hub: 62
• w2 ˜ Verstellweg: 25
• Werkstoff: ST - Stahl

Dieses Produkt ersetzt folgende Artikel:

• GANTER Verschluss-Spanner zum Anschweißen
• Artikelnummer: 480GN852-2800-T2S
• Herstellerartikelnummer: 852-2800-T2S
