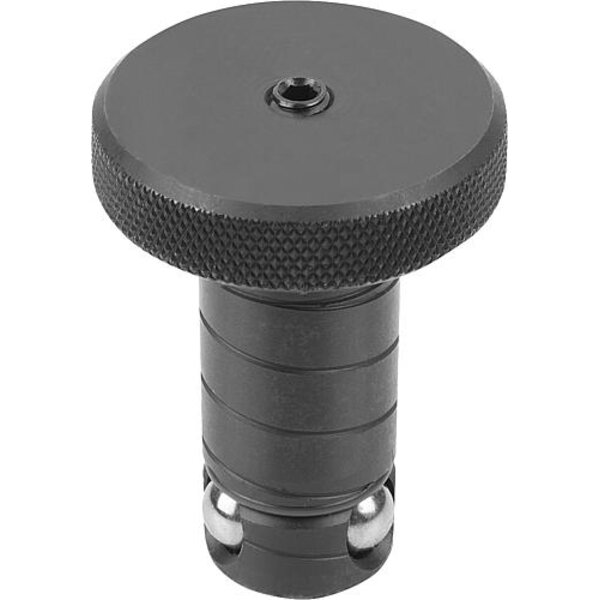

Werkstoff: Positionierzylinder Vergütungsstahl. Kugeln Wälzlagerstahl. Ausführung: Positionierzylinder vergütet, brüniert. Kugeln gehärtet, blank. Bestellbeispiel: K0935.16020 Hinweis: Durch Anziehen der Bewegungsschraube (D2) wird die mittlere Kugel nach unten gedrückt und presst somit die drei Befestigungskugeln nach außen, wo sie in der Aufnahmebuchse gespannt werden. Mit diesem leicht bedienbaren System werden Maschinenrüstzeiten bis zu zwölf mal kürzer als mit herkömmlichen Methoden.

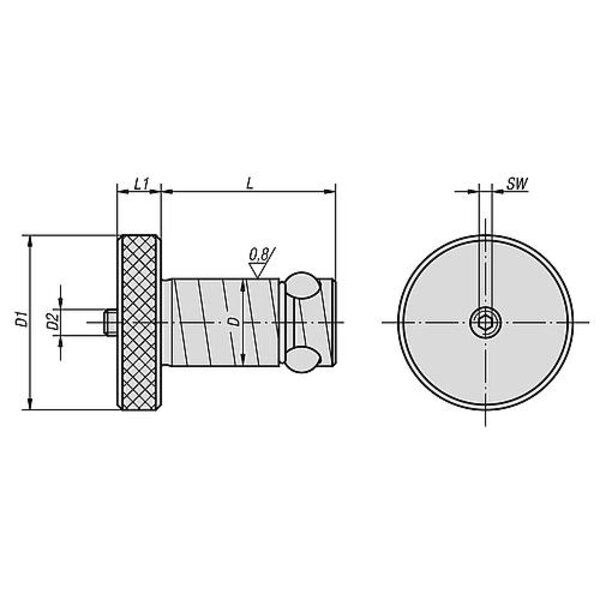

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 1
• Anzieh- drehmoment Nm: 1
• Aufspannplatten- dicke ±0,05: 13
• Ausführung 1: Ball Lock
• Benennung: Positionierzylinder
• Bestellnummer Reparatur-Set: 03153-913013
• D=Bolzendurchmesser: 13
• D1: 22
• D2: M5
• Gewicht in kg (ERP): 0.0500
• Haltekraft F kN: 3,3
• L=Schaftlänge: 27,6
• L1: 6
• Material Grundkörper: Vergütungsstahl
• Material Komponente: Wälzlagerstahl
• SW: 2,5
