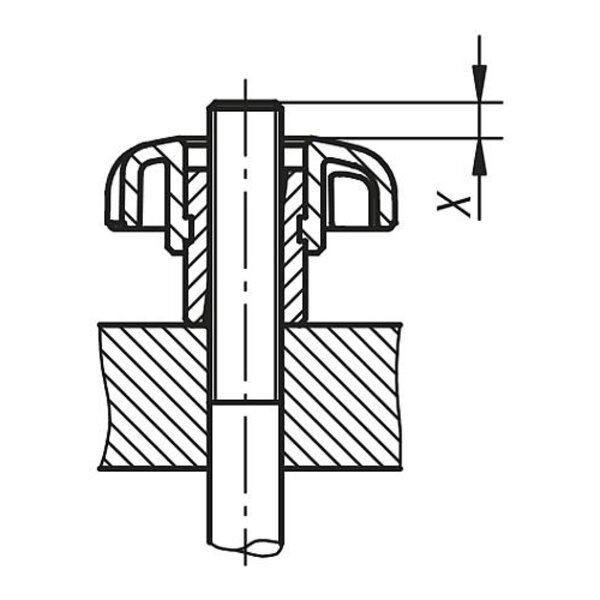

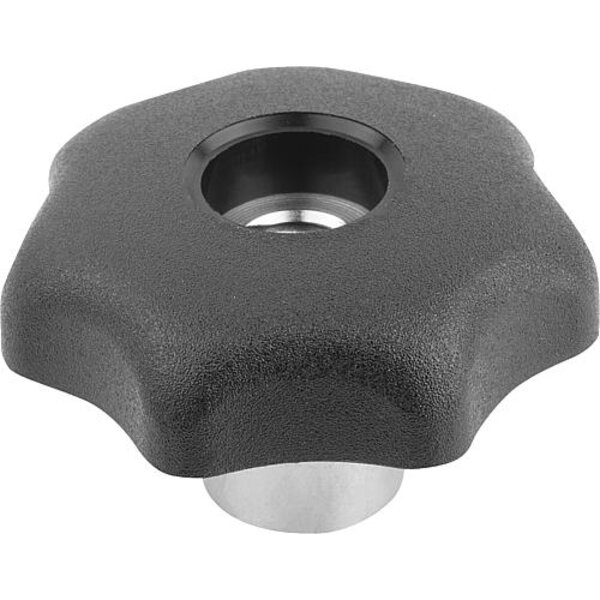

Werkstoff: Thermoplast schwarz, Buchse Stahl. Ausführung: Buchse verzinkt, blau passiviert. Bestellbeispiel: nlm 06222-06 Hinweis: Sterngriffe mit Schnellspannfunktion finden ihre Anwendung bei allen Vorrichtungen, wo keine großen Spannkräfte benötigt werden. Die Funktion wird über ein halbseitiges Gewinde erreicht. Zeichnungshinweis: X: Der Gewindebolzen sollte einige mm länger sein als die Höhe "H"

Technische Eigenschaften:

• Ausführung 1: mit Schnellspannfunktion
• Benennung: Sterngriff

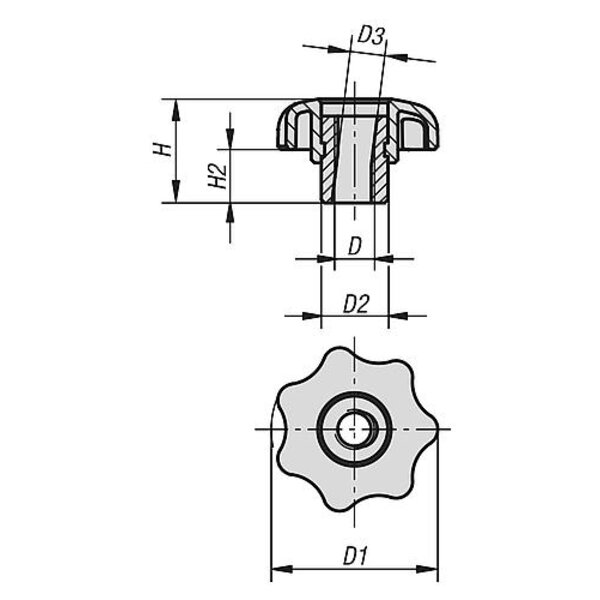

• D=Gewinde: M5
• D1=Außendurchmesser: 25
• D2: 10
• D3: 5,2
• Farbe Grundkörper: schwarz
• Gewicht in kg (ERP): 0.0071
• Gewindeart: Innengewinde
• H=Höhe: 16,6
• H2: 9
• Material Grundkörper: Thermoplast
• Material Komponente: Stahl
• Ursprungs-Region: 08
