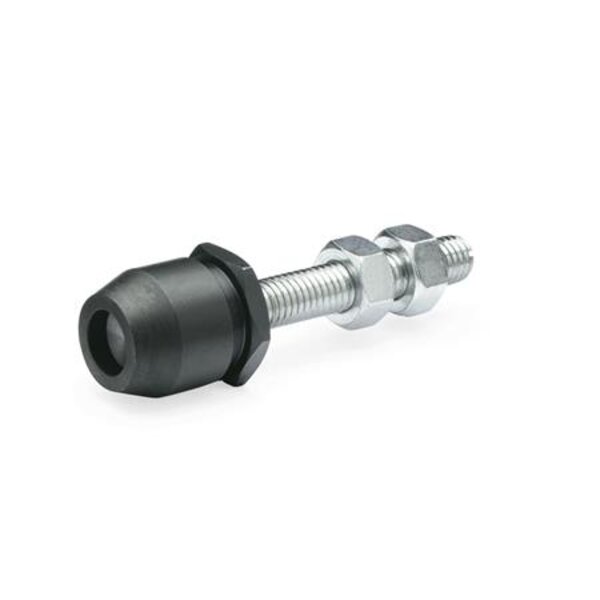

Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1, verwendet. Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden. Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann. Das Druckelement ist beweglich. Die beiden Sechskantmuttern gehören zum Lieferumfang.

Technische Eigenschaften:

• d2: 18
• d3: 15
• Gewicht: 0.057 kg
• Gewindedurchmesser d1: M 8
• h: 17
• Länge l: 70
• m: 5
• sw: 18
• Werkstoff: ST - Stahl
