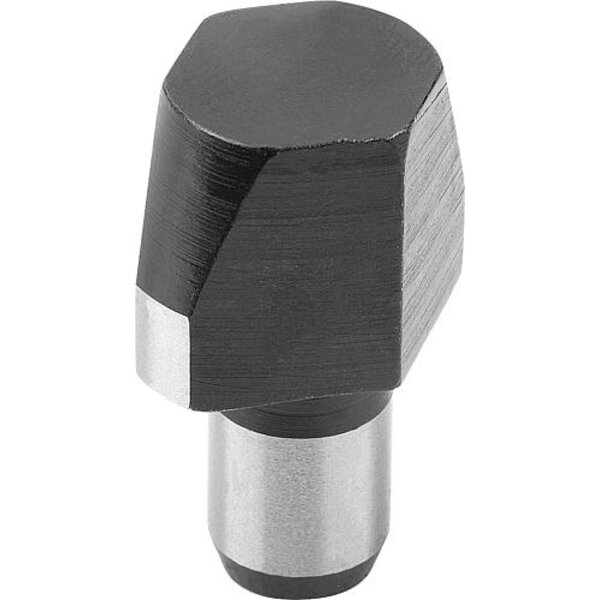

NORELEM Aufnahmebolzen Form C
AUFNAHMEBOLZEN KURZE AUSFÜHRUNG DIN6321, FORM:C ABGEFLACHT, D1=6, H=7, D2=4, ...
Artikelnummer: 48002020-406
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Hinweis:
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.
Technische Eigenschaften:
- Auflageform : rund
- Ausführung 1: kurze Ausführung
- Ausführung 2: abgeflacht
- B: 1
- Befestigungsart: Passdurchmesser
- Benennung: Aufnahmebolzen
- D1=Außendurchmesser: 6
- D2=Bolzendurchmesser: 4
- DIN: DIN 6321
- Form: C
- Gewicht in kg (ERP): 0.0013
- H=Höhe: 7
- H1: 6
- H2: 1,2
- H3: 4
- Material Grundkörper: Werkzeugstahl
- Oberfläche Grundkörper: gehärtet und geschliffen
- T: 0,02
- Ursprungs-Region: 08
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="21.22">21,22</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.17,83 €
- Preis exkl. MwSt.17,83 €
Technische Daten
- Gewicht1 g
- EAN4059495010830
- Herstellerartikelnummer02020-406
- ProduktartAufnahmebolzen
- Ausführungkurze Ausführung
- Gewicht pro1
- Zolltarifnummer73182900
- Hersteller/MarkeNORELEM
- GrößeD1=6, H=7
- ECLASS 14.021-13-17-22 (Aufnahme (Normalie, Werkzeugbau))
