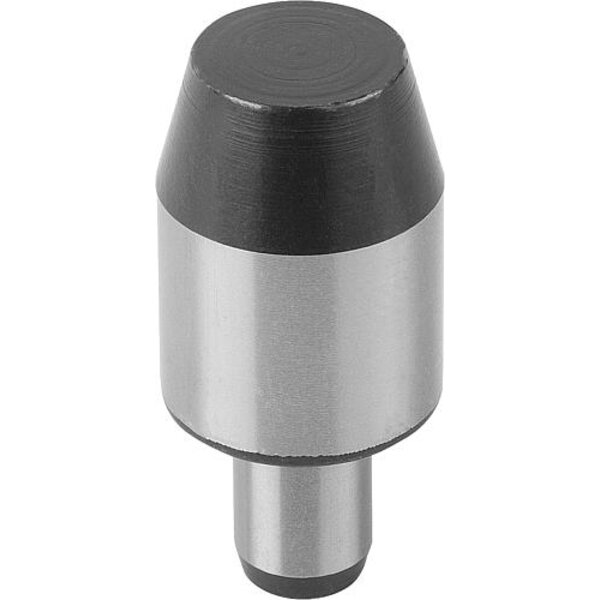

Werkstoff: Werkzeugstahl. Ausführung: gehärtet und geschliffen. Hinweis: Die Aufnahmebolzen Form B dienen zum Positionieren von Werkstücken und Vorrichtungsteilen in Bohrungen mit Passmaß. Aufnahmebolzen Form B sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar. Ähnliche Bolzen siehe 03120, 03130, 03140 und 03150.

Technische Eigenschaften:

• Auflageform : rund
• Ausführung 1: lange Ausführung
• Ausführung 2: zylindrisch
• Befestigungsart: Passdurchmesser
• Benennung: Aufnahmebolzen
• D1=Außendurchmesser: 12
• D2=Bolzendurchmesser: 6
• DIN: DIN 6321
• Form: B
• Gewicht in kg (ERP): 0.0163
• H=Höhe: 18
• H1: 9
• H2: 1,6
• H3: 6
• Material Grundkörper: Werkzeugstahl
• Oberfläche Grundkörper: gehärtet und geschliffen
• T: 0,02
• Ursprungs-Region: 08
