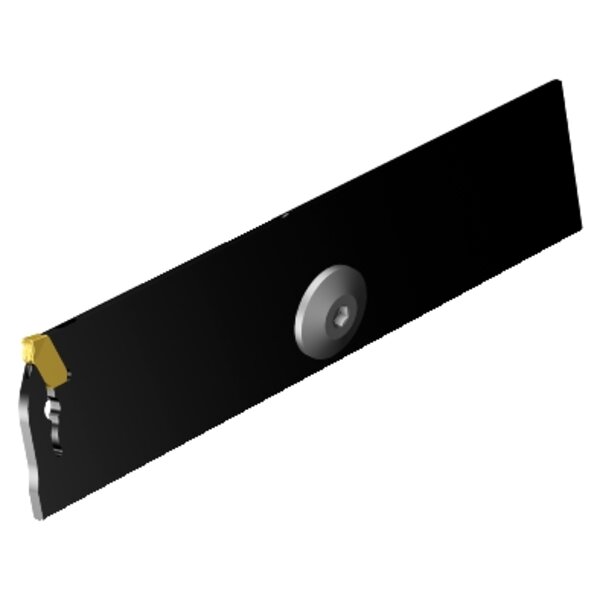

CoroCut® QD Einsatz zum Abstechen mit der Y-Achse

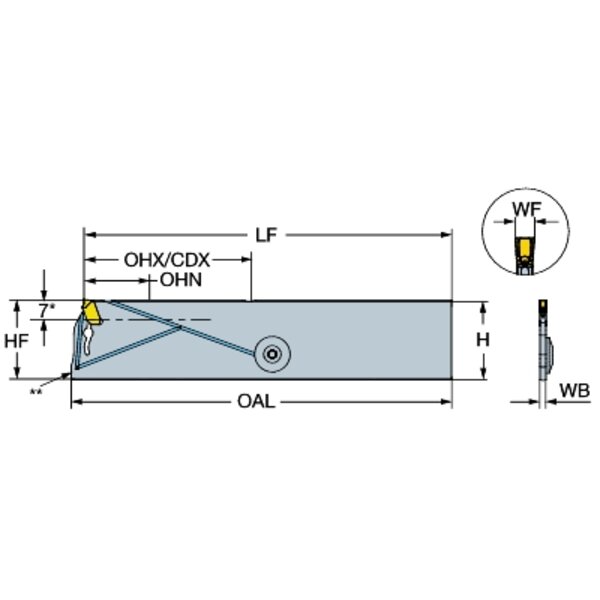

Technische Eigenschaften:

• Adapterschnittstelle Maschinenrichtung(ADINTMS): Parting off and grooving blade -size 25
• Funktionsbreite(WF): 2.7 mm
• Funktionshöhe(HF): 32 mm
• Funktionslänge(LF): 145 mm
• Grundkörperbreite(WB): 2.35 mm
• HerstArtNr: QD-NN1G60C25AY
• Hersteller: SANDVIK COROMANT
• IC Code: 14000
• Kühlmitteldruck(CP): 70 bar
• Kühlschmierstoffaustritt(CXSC): 3: axial inclined exit
• Kühlschmierstoffeintritt(CNSC): 2: radial entry
• Lebenszyklusstatus(LCS): 20
• Maximale Kraglänge(OHX): 60 mm
• Minimale Kraglänge(OHN): 30 mm
• Schafthöhe(H): 31.9 mm
• Schneidrichtung(HAND): N
• Schnitttiefe, max.(CDX): 60 mm
• Teil 2 der Kennungen für die Schneidteil-Schnittstelle(CUTIN: CoroCut QD -size G (QD-NG-0300-0002-CM)
• Funktionsbreite W: 2.7 mm
• Adapterschnittstelle Maschinenrichtung ADINTM: Parting off and grooving blade -size 25
• Funktionslänge L: 145 mm
