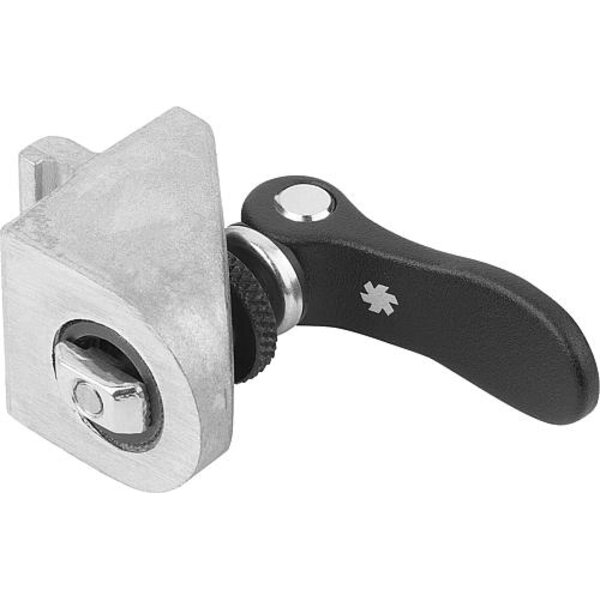

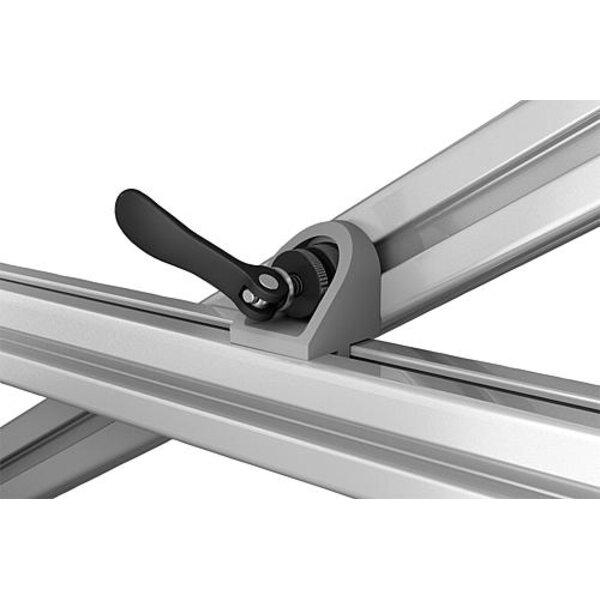

Werkstoff: Klemmwinkel Zinkdruckguss. Exzenterhebel Aluminiumguss. Grundkörper Stahl. Ausführung: Klemmwinkel alufarbig lackiert. Exzenterhebel schwarz pulverbeschichtet. Stahlteil brüniert. Nutenstein verzinkt. Hinweis: Die Klemmwinkel sind geeignet zur Verbindung zweier Profile der gleichen Baureihe, die sich mit ihren Seitenflächen berühren und sich unter beliebigem Winkel kreuzen. Durch das Lösen der Schraube werden beide Klemmungen freigegeben, so dass eine freie Drehung und ein Verschieben längs der Nuten möglich ist. Die Klemmwinkel werden meist paarweise oder in Kombination mit einem Gelenkwinkel eingesetzt.

Technische Eigenschaften:

• A: 15
• A1: 6,3
• A2: 3
• A3: 5,7
• Ausführung 1: mit Exzenter-Spannmodul
• B=Breite: 24
• Benennung: Klemmwinkel
• BN=für Nut: 6
• D: 15
• Form: C
• Gewicht in kg (ERP): 0.0688
• H=Höhe: 27
• H1: 34
• H2: 6
• Handkraft FH N: 90
• L=Länge: 27
• L1: 36,2
• Material Grundkörper: Zink
• Material Komponente: Stahl
• Spannkraft F kN: 2
• T: 5
• Typ: I
