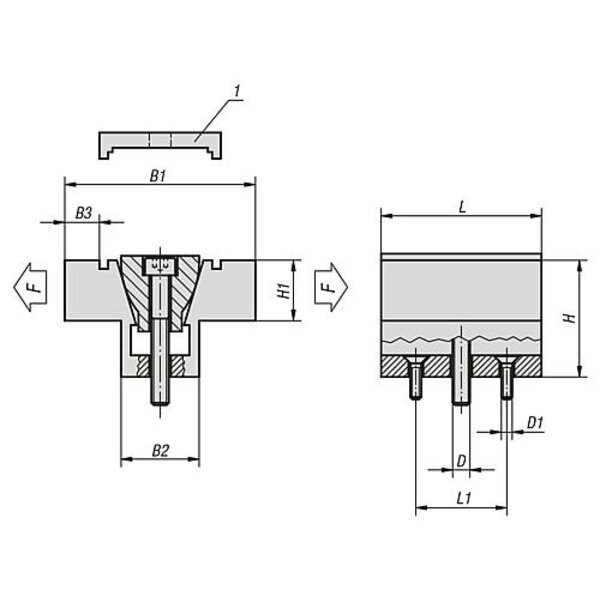

Werkstoff: Außenteil Aluminiumprofil. Keil Einsatzstahl. Ausführung: Außenteil eloxiert. Keil brüniert. Bestellbeispiel: K0038.08 Hinweis: Mit einem Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden. Zeichnungshinweis: 1) Die Verriegelungsplatte wird nur für das Formfräsen verwendet, nicht für die Werkstückspannung.

Technische Eigenschaften:

• Anwendung: bearbeitete Teile
• Anzieh- drehmoment max. Nm: 14,3
• Ausführung 1: mit Bearbeitungszugabe
• B1 min. - max.: 38,1 - 39
• B2: 16,1
• B3: 6,6
• Befestigungsart: Gewinde
• Benennung: Keilspanner
• D=Gewinde: M6
• D1: M4
• Gewicht in kg (ERP): 0.0683
• H: 19,1
• H1: 9,4
• L=Länge: 23,9
• L1: 15,9
• Material Grundkörper: Aluminium
• Material Komponente: Einsatzstahl
• Oberfläche Grundkörper: eloxiert
• Oberfläche Komponente: brüniert
• Spannkraft max. kN: 6,7
