Werkstoff: Stahlblech DD11 1.0332. Ausführung: Stahlteile verzinkt. Achsbolzen vergütet. Kunststoffgriff ölbeständig. Bestellbeispiel: nlm 05020-101 Hinweis: Schrauben werden nicht mitgeliefert. Zubehör: 05200 Kunststoffgriffe 05280 Schutzkappen 05899 Kraftsensor für Schnellspanner Zeichnungshinweis: 1) anschweißbar

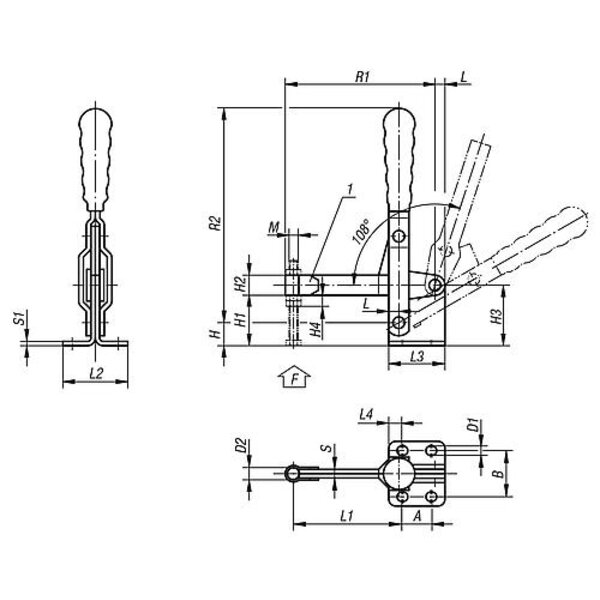

Technische Eigenschaften:

• A max.: 21
• A min.: 19
• Ausführung 1: Fuß waagrecht
• Ausführung 2: ohne Andruckspindel
• B: 32

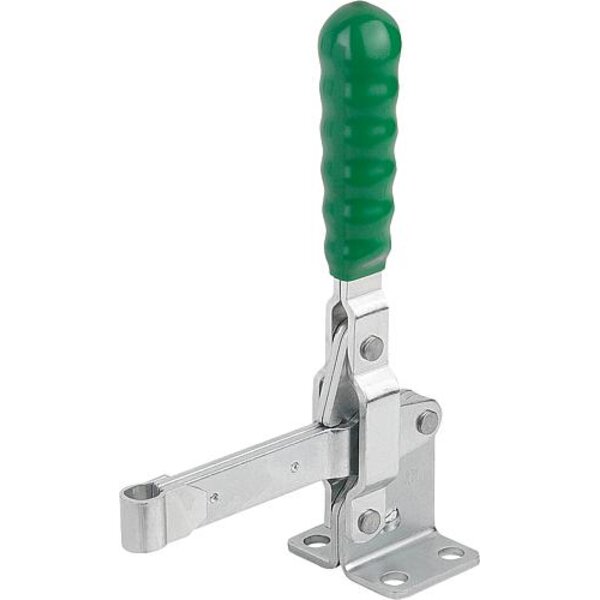

• Benennung: Schnellspanner
• D1: 6,5
• D2: 8,5
• F kN: 2,2
• Gewicht in kg (ERP): 0.2830
• Grifftyp Schnellspanner : vertikal
• H: 16
• H1: 35
• H2: 14
• H3: 42
• H4: 12
• Kunststoffgriffe: 05200-115
• L: 7
• L1: 75
• L2: 45
• L3: 39
• L4: 9
• M=Andruckspindel: M8
• Material Grundkörper: Stahl
• Oberfläche Grundkörper: verzinkt
• Produkttyp: mit vollem Spannarm
• R1: 103
• R2: 143
• S: 6
• S1: 3
