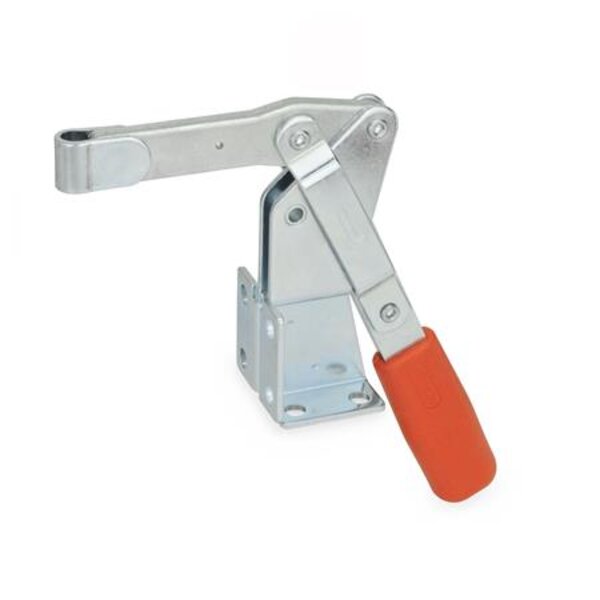

Schnellspanner GN 812 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzer Richtung. Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei seitlich unterhalb des Spanners befindet. Die zwei um 90° angeordneten Montageflächen ermöglichen eine platzsparende Montage neben der Spannstelle. Schnellspanner mit offenem Spannarm nehmen in Form AV über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form CV ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in Form EV können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.

Technische Eigenschaften:

• b1: 35
• b2: 38
• b3: 35
• b4: 8.5
• d1: M 8
• d2: 6.5
• e: 37
• FH in N Haltekraft: 1200
• Form: EV - massiver Spannarm mit Halteschelle zum Anschweißen
• Gewicht: 0.420 kg
• Größe: 200
• h1 ˜: 154
• h2: 76
• h3: 17
• l1 ˜: 158
• l3 max.: 76
• m1: 16
• m2: 26
• m3: 11
• m4: 16
• m5: 11
• r ˜: 96
• s1: 3
• s2: 6
• Werkstoff: C 10 - Einsatzstahl C 10
