Spezifikation:
- für Rechts- und Linkslauf
- kompakte Bauweise, kurze Baulänge
- Rundlaufabweichung 0,05 mm, max. zulässige Drehzahl 7.000 min^-1
- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel
- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m
- bei 20 Nm Anzugsmoment 70 N/m-80 N/m
- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich
- kurze Spann- und Umrüstzeiten

Ausführung:
Steilkegelschaft nach ISO 7388-2 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).

Verwendung:
Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.

Lieferung:
Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.

Wuchten:
Kurzbohrfutter Standard sind nicht zu wuchten.

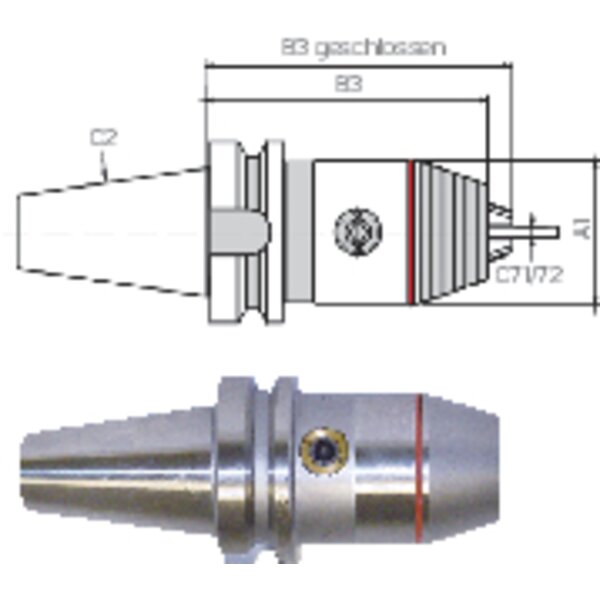

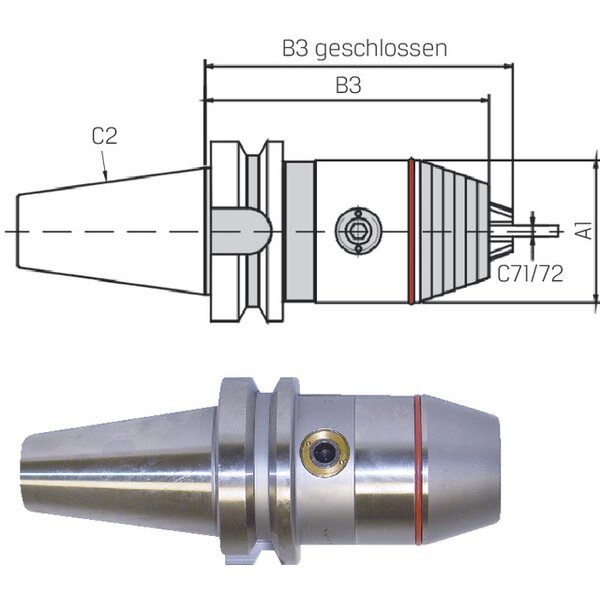

Technische Eigenschaften:

• [A1] Körperdurchmesser 1 mm: 50
• [B3] Kraglänge (geschlossen) mm: 100
• [B3] Kraglänge mm: 94.00
• [C2] Aufnahmegröße, maschinenseitig: BT40
• [C71] Aufnahmedurchmesser, min., werkstückseitig mm: 0
• [C72] Aufnahmedurchmesser, max., werkstückseitig mm: 13.00
• A1 mm: 50
• C71 mm: 0.5
• DIN-Norm: JIS B 6339|DIN 7388-2
• Form: A
• Mit Kühlkanal: false
• Wuchtung: 7000
