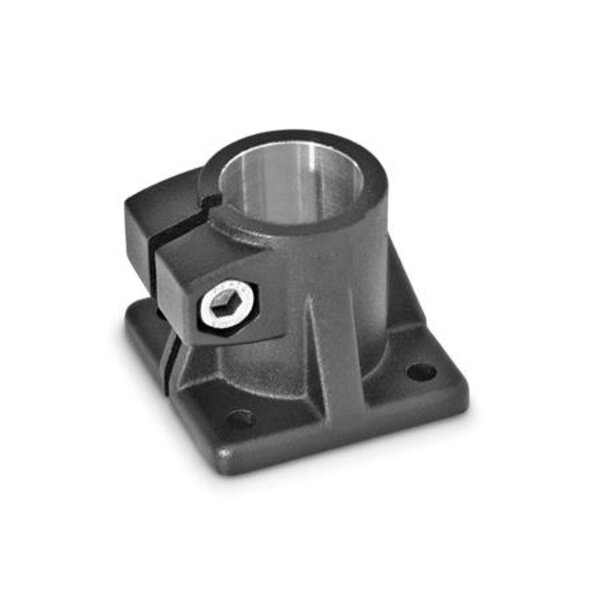

Die Klemmbohrung der Fuß-Klemmverbinder GN 163 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.

Technische Eigenschaften:

• Bohrung d1: B 40
• d2: 8.5
• Gewicht: 0.419 kg
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• Klemmlänge k: 70
• l1: 68
• l2: 56
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• t: 10
• Werkstoff: AL - Aluminium
• x1: 90
• x2: 64
• y1: 90
• y2: 64
• z Schraub- stellen: M10-35
