Ausführung:
- die Vakuumspannplatte hat auf der Oberseite Nuten und Ansaugstellen
- durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden
- einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge
- durch seitliche Nuten oder die Befestigungsbohrungen (für M8) kann die Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch) befestigt werden
- ebenso kann die Vakuumspannplatte problemlos durch die vorhandenen Aufnahmebohrungen in das AMF-Nullpunktspannsystem Größe K20 (M12) integriert werden
- für die Verwendung empfehlen wir einen Pneumatikschlauch Ø 10 mm

Hinweis:
Betrieb nur mit getrockneter und nicht geölter Druckluft!
Mediumstemperatur: 0 °C - 60 °C
Umgebungstemperatur: 10 °C - 50 °C

Lieferumfang:
- Vakuumspannplatte aus Aluminium
- integrierte Venturidüse
- Schalldämpfer
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- 2 m Pneumatikschlauch
- Stecknippel für Druckluftanschluss
- 10 m Dichtschnur Ø 4 mm (schwarz)
- 10 m Dichtschnur Ø 4 mm (grau)

Technische Eigenschaften:

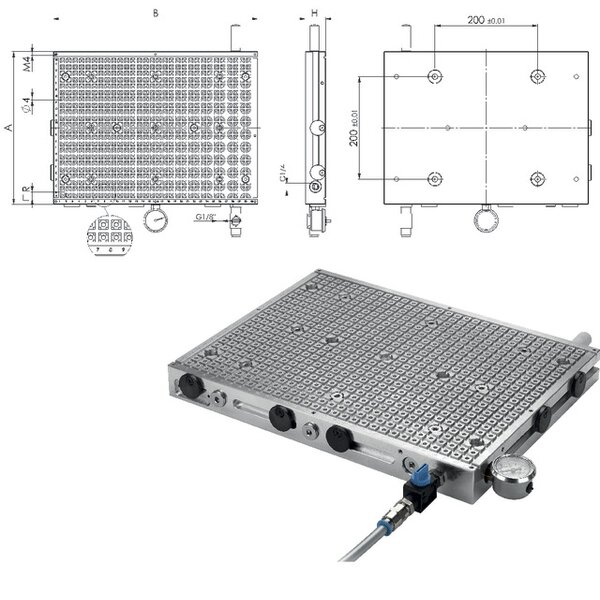

• A mm: 300
• Anzahl der Ansaugstellen: 3
• Anzahl der Aufnahmebohrungen Zero-Point-Systems: 2
• B mm: 200
• Betriebsdruck für max. Vakuum (bar): 3.5
• Gewicht kg: 6
• H ± 0,1: 40
• Marke: AMF
• max. Vakuum (%): 92
• Precitool-Teilenummer: 3429714
• R mm: 12,5
