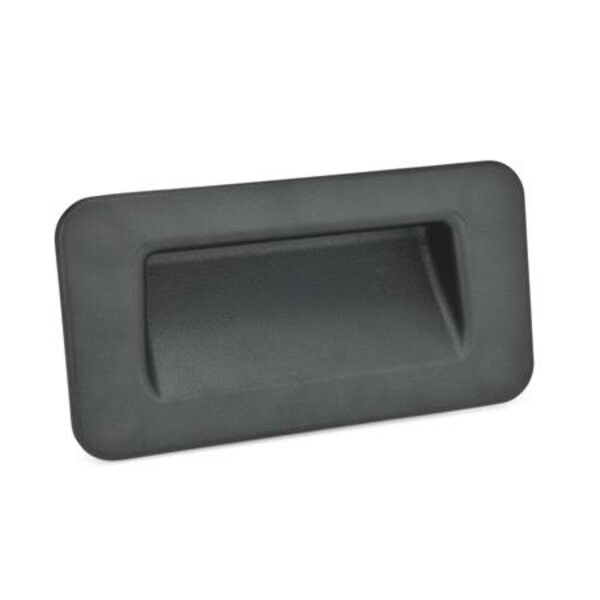

Griffschalen GN 7330 können einfach und schnell mit Senkschrauben von der Bedienungsseite bzw. mit Gewindestiften von der Rückseite montiert werden. Griffschalen mit Gehäusedichtung (Kennziffer 2) verhindern jegliches Eindringen von Schmutz und Flüssigkeiten in den Gehäuseinnenraum. Die Form A wird mit vier zusätzlichen Senk-Dichtschrauben geliefert, die zur Abdichtung mit einer Polyamid-Beschichtung am Kopf versehen sind.

Technische Eigenschaften:

• Form: C - Montage von der Rückseite
• Gewicht: 0.244 kg
• Kennziffer: 1 - ohne Dichtung
• Länge h1: 80
• Länge h2: 43
• Länge l1: 127
• Länge l2: 72
• Länge l3: 25
• Länge l4: 3.5
• Länge l5: 22.5
• Länge l6: 60
• Länge l7: 88
• Länge m1: 100
• Länge m2: 53
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• Werkstoff: ZD - Zink-Druckguss
