Drehknöpfe GN 723.4 können mit Bezugsflanschen GN 723.3 kombiniert werden, die folgende Vorteile haben: - sie sind mit Referenzmarkierung für die Drehknopfskala versehen - sie bilden eine zusätzliche Lagerung für die Verstellwelle - in der Ausführung mit Reibring wird der Drehknopf gegen unbeabsichtigtes Verstellen, z. B. durch Vibration, gesichert. Skala bzw. Markierungspfeil der Drehknöpfe sind abriebfest und gut lesbar. Neben der Standard-Skala (Form S) können sie mit jeder beliebigen Skalierung geliefert werden. Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung ist das sehr übersichtlich dargestellte „{Qv:7de78a5a-85e9-40d6-bb10-4e2b1b8b2541} Skalierungen“ zu verwenden.

Technische Eigenschaften:

• Außendurchmesser d1: 27
• Bohrung d2: B 6
• d3 : 33.5
• d4: 23.5
• d5: M 4

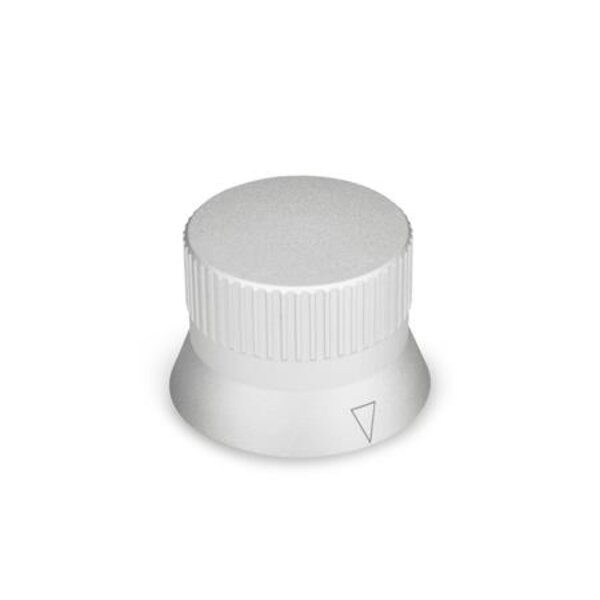

• Form: M - mit Markierungspfeil
• Gewicht: 0.031 kg
• l1: 25.5
• l2: 7.5
• l3: 10.5
• l4: 12.5
• t1 mín.: 23.5
• t2: 7.5
• Werkstoff: AL - Aluminium

Dieses Produkt ersetzt folgende Artikel:

• GANTER Drehknopf mit MARKIERUNGSPFEIL
• Artikelnummer: 480GN723.2-27-B6-M
• Herstellerartikelnummer: 723.2-27-B6-M
