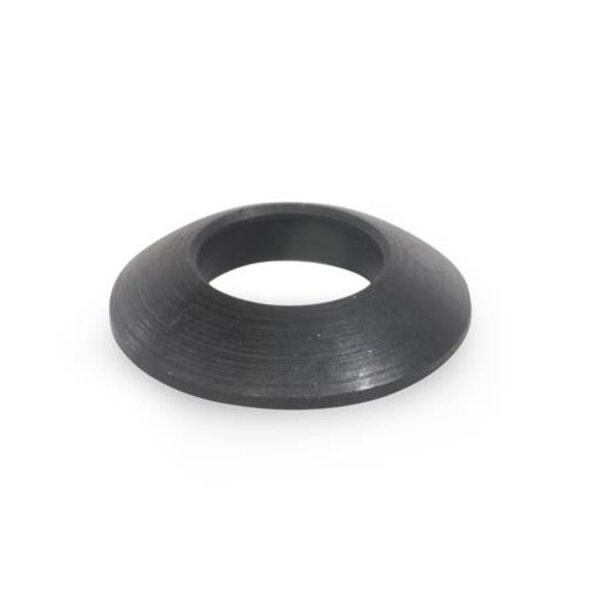

Kugelscheiben und Kegelpfannen DIN 6319 werden eingesetzt, wenn sich Spannelemente an nicht parallele Flächen anpassen sollen. Die Kegelpfannen der Form G mit vergrößertem Außendurchmesser werden vorwiegend bei Langlöchern verwendet. Bei Verwendung von Sechskantmuttern DIN 6330 Form B entfällt die Kugelscheibe.

Technische Eigenschaften:

• Bohrungsdurchmesser Form C d1: 21
• d2: 36
• d6 Schraube: M 20
• Form: C - Kugelscheibe
• Gewicht: 0.023 kg
• h1: 2
• h2: 6.3
• h5 ˜: 11.7
• max. übertragbare statische Schraubenkraft in kN: 117
• r: 27
