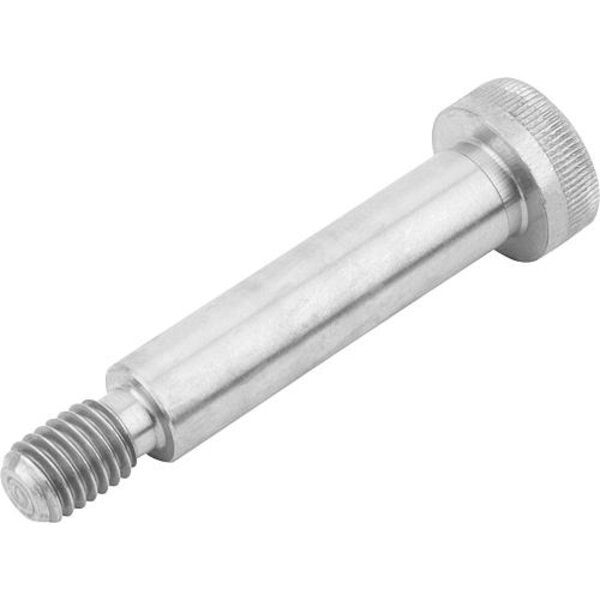

Werkstoff: Stahl oder Edelstahl (A 2). Ausführung: Festigkeitsklasse 12.9. Schaftdurchmesser geschliffen, blank. Edelstahl blank oder Stahl vergütet. Bestellbeispiel: K0705.06X20 (Länge L1 mit angeben) Hinweis: Passschrauben mit Ansatz können mehr als gewöhnliche Schrauben: Sie gelten als „Konstruktionselement“ für vielfältige Aufgaben. Häufig führen sie zur wirtschaftlichsten Lösung, weil sie komplizierte Konstruktionen vereinfachen. Passschrauben mit Ansatz ermöglichen die heute ausschlaggebenden Rationalisierungseffekte.

Technische Eigenschaften:

• Ausführung 1: mit Ansatz
• B=Gewindelänge: 9,5
• Befestigungsart: Innensechskant
• Benennung: Passschraube
• D: M5
• D1=Durchmesser: 6
• D2: 10
• G=Gewinde / für Gewinde: M5
• Gewicht in kg (ERP): 0.0079
• ISO: ähnlich ISO 7379
• K: 4,5
• L=Länge: 25,5
• L1: 16
• Material Grundkörper: Edelstahl A2
• Oberfläche Grundkörper: blank
• Produkttyp: Schraube
• SW=Schlüsselweite: 3
