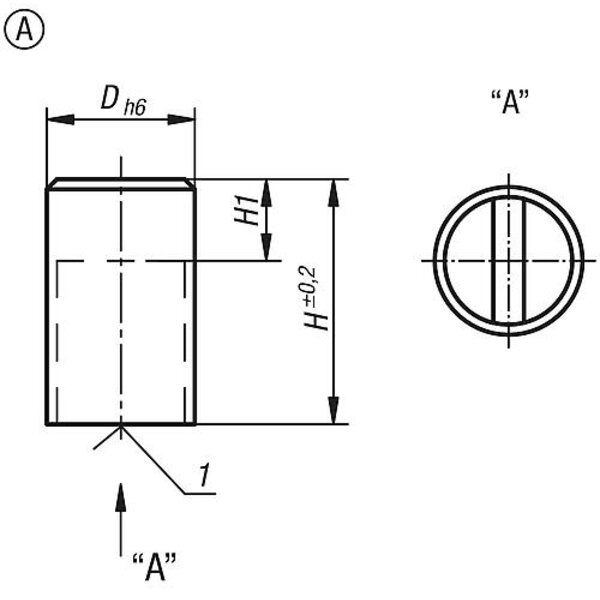

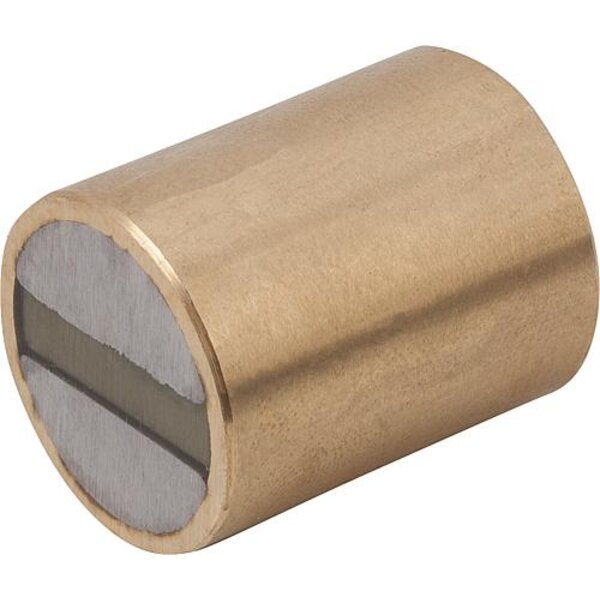

Werkstoff: Gehäuse Messing. Magnetkern SmCo. Hinweis: Glatte Ausführung, geschirmtes System. Durchmesser „D“ geschliffen mit Passungstoleranz h6. SmCo-Stabgreifer dürfen auf keinen Fall direkt im Eisen eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss eintreten. SmCo-Greifmagnete eignen sich besonders zum unmittelbaren Einsatz bei Punktschweißmaschinen, da keine Entmagnetisierung eintritt. Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden. Temperaturbereich: max. 200 °C. Zeichnungshinweis: 1) Haftfläche

Technische Eigenschaften:

• Abstand zu Eisenwandungen mm: 1,5
• Ausführung 1: Stabgreifer
• Ausführung 2: rund
• Befestigungsart: Innengewinde
• Benennung: Magnet
• D=Außendurchmesser: 8
• Form: A
• Gewicht in kg (ERP): 0.0078
• H=Höhe: 20
• H1: 10
• Haftkraft N: 22
• Material Grundkörper: Smco
• Material Komponente: Messing
• Oberfläche Komponente: geschliffen
• Temperatur* max. °C: 200
