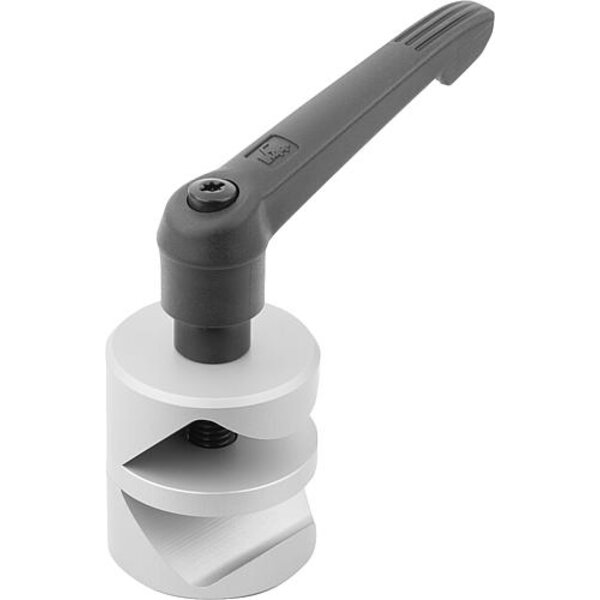

KIPP Spanngelenk Gr. 4 D=16
SPANNGELENK GR.4 ALUMINIUM, KOMP:THERMOPLAST, D=16
Artikelnummer: 480K0133.04
Werkstoff:
Klemmhebel:
Griffteil glasfaserverstärkter Thermoplast, schwarzgrau.
Stahlteile:
Festigkeitsklasse 5.8.
Restliche Bauteile:
Hochfestes Aluminium.
Ausführung:
Stahlteile brüniert.
Aluminium neusilber eloxiert.
Bestellbeispiel:
K0133.03
Hinweis:

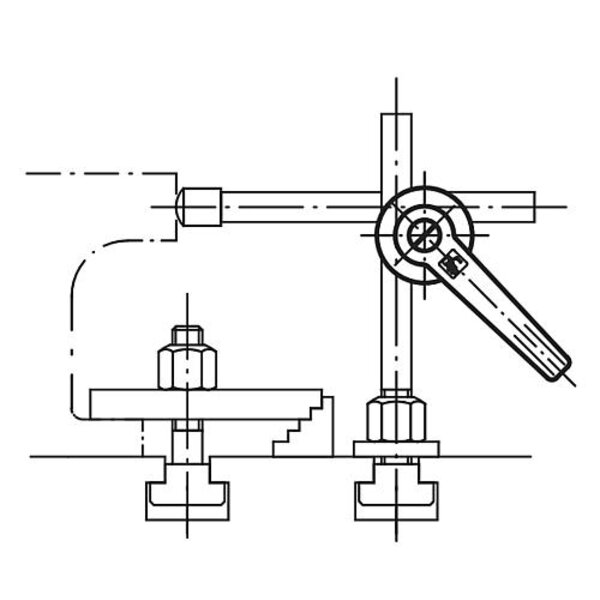

Spanngelenke werden zur Klemmung runder Querschnitte (Stäbe, Rohre etc.) eingesetzt und sind stufenlos verstellbar. Die bewusst einfache Konstruktion in Verbindung mit dem verstellbaren Klemmhebel ermöglicht eine schnelle Klemmung.
Zeichnungshinweis:
1) Klemmhebel
Technische Eigenschaften:
- Benennung: Spanngelenk
- D=Befestigungsbohrung: 16
- D1: 45
- D2: M10
- Gewicht in kg (ERP): 0.2376
- Größe: 4
- H: 80
- H1: 13,5
- L: 103
- L1: 50
- L2: 37,5
- L3: 22
- L4: 22
- L5: 6
- Material Grundkörper: Aluminium
- Material Komponente: Thermoplast
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="56.43">56,43</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.47,42 €
- Preis exkl. MwSt.47,42 €
Technische Daten
- Gewicht237,60 kg
- EAN4059245115877
- Herstellerartikelnummer130991
- Länge103
- ECLASS 14.023-02-04-01 (Spannelement (Welle-Nabe-Verbindung))
- Gewicht pro1000
- Zolltarifnummer76161000
- Hersteller/MarkeKIPP
- Höhe80
