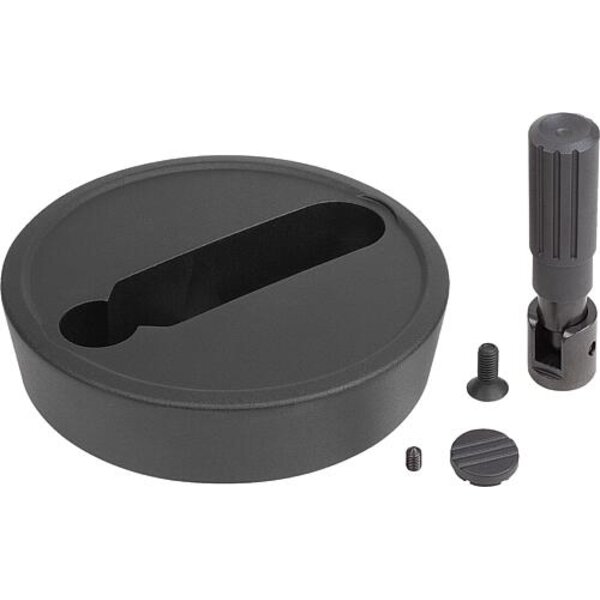

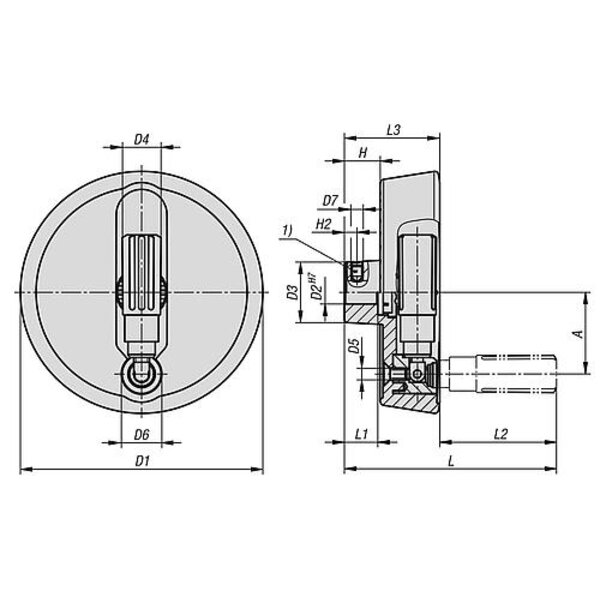

Werkstoff: Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. Ausführung: Schwarz oder silber pulverbeschichtet. Hinweis: Rund- und Planlauf des Radkranzes = 0,4 mm. Montage: Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe K0173 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. Lieferumfang: Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). Zubehör: K0173 Vorlegscheiben. K1160 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. Zeichnungshinweis: 1) Lage der Querbohrung zur Passfedernut 90° versetzt

Technische Eigenschaften:

• A: 33
• Benennung: Handrad
• D1=Außendurchmesser: 100
• D2=Befestigungsbohrung: 10
• D3: 28
• D4: 16
• D5: M5
• D6: 16
• D7: M6
• Farbe Grundkörper: schwarz
• Form: A
• Form-Typ: Passbohrung mit Querbohrung
• Gewicht in kg (ERP): 0.3600
• Griff: Zylindergriff, umlegbar
• H: 17,4
• H2: 5,5
• L: 92,5
• L1: 17
• L2: 47,5
• L3=Höhe: 45
• Material Stahlteile: Stahl
• Material Grundkörper: Aluminium
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: pulverbeschichtet
• Produkttyp: Griff umlegbar
