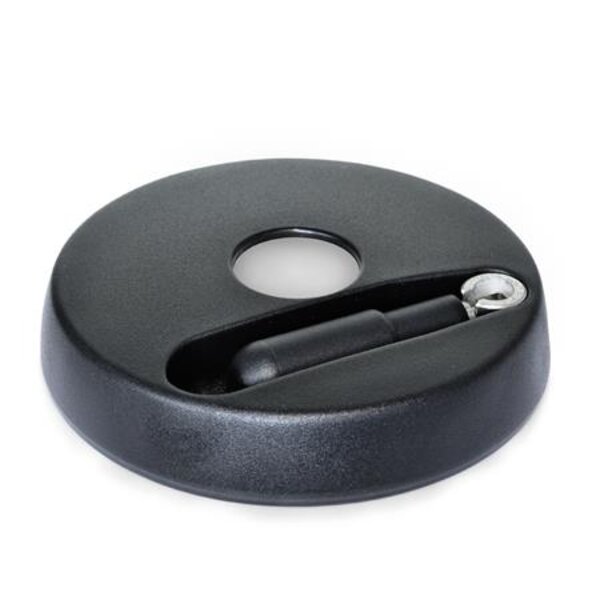

Bei Umleggriff-Handrädern GN 521.6 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein. Der Deckel verbirgt Bestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.

Technische Eigenschaften:

• Außendurchmesseer d1: 100
• b: 24
• Bohrungskennzeichnung: K - mit Nabennut DIN 6885-1 P9
• d3: 22
• d4: 20
• d5: 30
• d6: 25
• d7: 27
• Durchmesser d2: 10
• Form: R - mit drehbarem Umleggriff
• Gewicht: 0.180 kg
• h: 9
• l1: 22
• l2: 34
• l3: 45
• Ø Zylindergriff: 15.5
• r: 39
• Werkstoff: PP - Kunststoff
