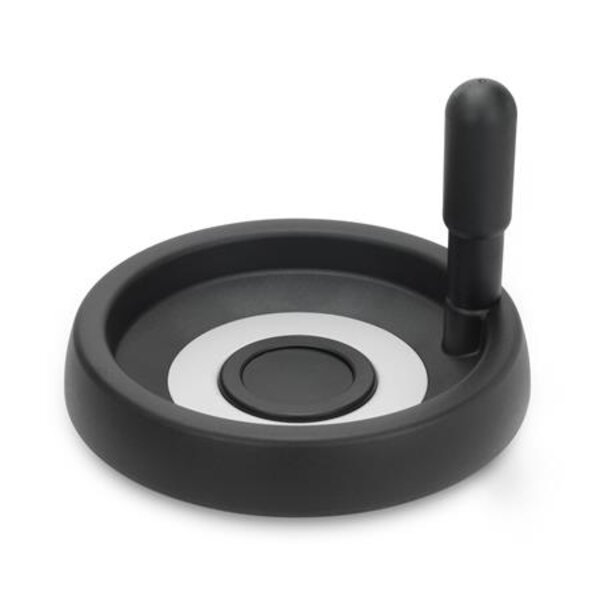

Charakteristisch für das Design der Scheibenhandräder GN 524 ist der matteloxierte Aluminiumring. Der Deckel verbirgt Befestigungselemente z.B. Vorlegescheiben, sowie vor- oder zurückstehende Wellen. Zur Montage wird er von Hand eingedrückt. Zur Demontage kann der Deckel durch leichten Druck auf den Deckelrand angehoben und abgenommen werden.

Technische Eigenschaften:

• b: 27
• Bohrungsdurchmesser d2: 14
• Bohrungskennzeichnung: K - mit Nabennut DIN 6885-1 P9
• d3: 35
• d4: 33
• d5: 37
• d6: 39
• d7: 55
• d8: 90
• d9: 46
• Form: D - mit drehbarem Griff
• Gewicht: 0.581 kg
• h: 11
• Handraddurchmesser d1: 160
• l1 : 28
• l2 : 64
• l3: 80
• Ø Zylinder- griff: 24
• r: 62
• Werkstoff: PA - Kunststoff, Polyamid
