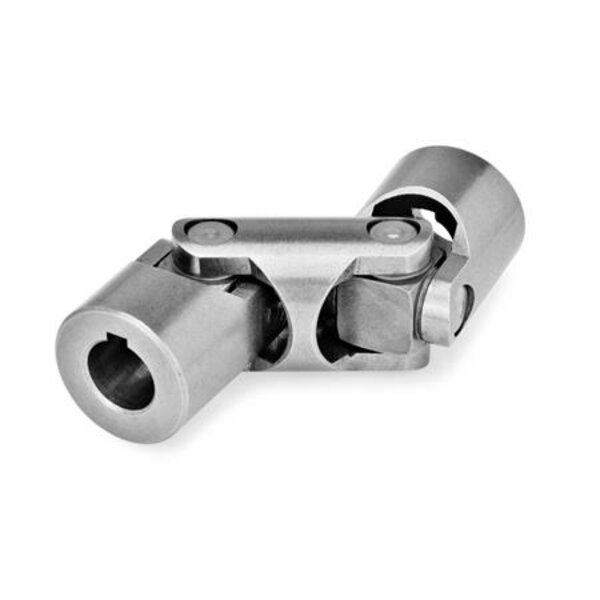

Die zulässige Drehzahl ist bei nadelgelagerten Kreuzgelenken DIN 808 höher als bei solchen mit Gleitlager, jedoch ebenfalls abhängig von der Belastung, der Einsatzdauer und dem Beugungswinkel. Günstige Einsatzbedingungen lassen Drehzahlen bis 4000 min-1 zu. Durch die Nadellager haben sie gegenüber gleitgelagerten Kreuzgelenken ab einem Beugungswinkel von 3° bis 5° einen bedeutend höheren Wirkungsgrad. Die abgedichteten Nadellager haben eine Dauerschmierung, so dass die Gelenke völlig wartungsfrei sind. Das angegebene Bestellbeispiel gilt für Gelenke mit beidseitig gleichen Bohrungen d2, s.

Technische Eigenschaften:

• Außendurchmesser d1: 36
• Bohrung d2: 18
• Bohrungskennzeichnung: K - mit Nabennut DIN 6885-1 P9
• Form: DW - doppelt, Nadellager
• Gewicht: 0.558 kg
• l2: 114
• l3: 37
• l4: 40
• t max. Einbaulänge der Welle: 17
• Werkstoff: ST - Stahl
